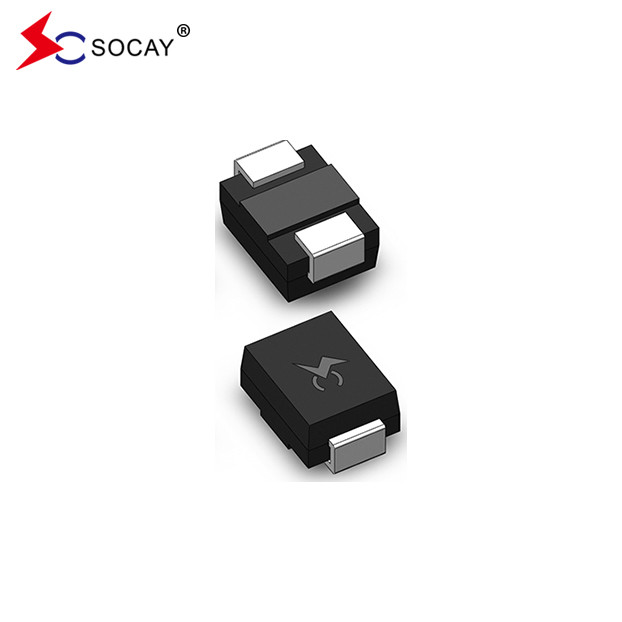

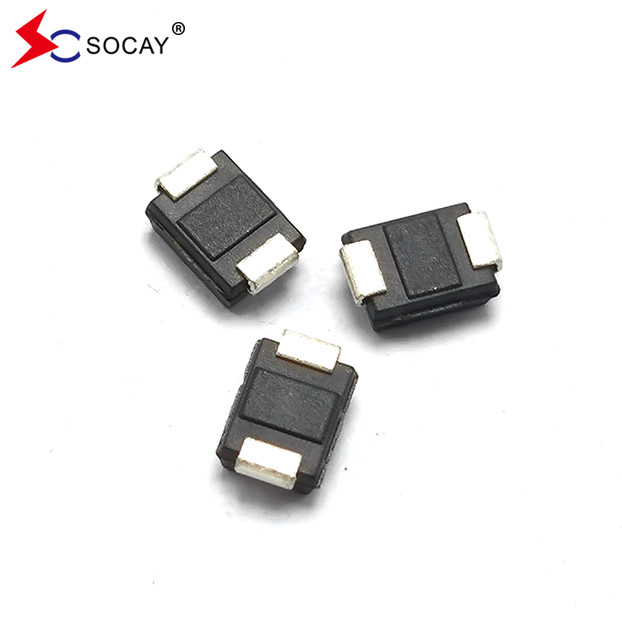

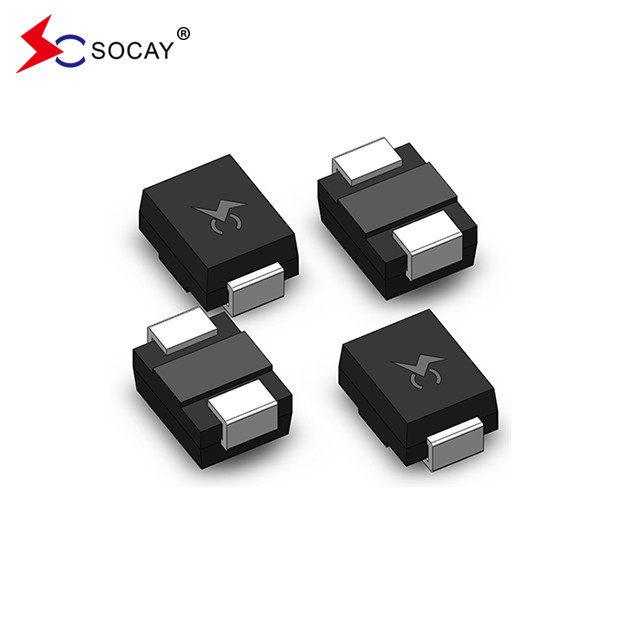

SOCAY P0720SB 4KV Tiristores supresores de sobretensiones Dispositivos de protección 150A 65V SMD Tiristores
DATASHEET: el número de unidad- ¿Qué quieres decir?1.pdf
| Número de la parte |
Marcado |
V.MDR@ YoMDREl valor de las emisiones de CO2 |
V.S. ①
Las emisiones de dióxido de carbono
|
V.T. @ YoT.= 2.2A |
Yo...El S |
Yo...T. |
Yo...H. |
C0 2
@ 1MHz, sesgo de 2V
|
| |
|
V.Min |
V.el máximo |
V.el máximo |
- ¿Qué es?el máximo |
A. Noel máximo |
- ¿Qué es?Min |
pF tipo |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Las notas:
1 V se mide a 100 KV/s.
2 La capacidad fuera de estado se mide en VD.C.El valor de las emisiones de CO2RMS= 1V, f = 1MHz.
|
Descripción:
La serie PXXX0SB está diseñada para proteger los equipos de banda ancha como módems, tarjetas de línea, CPE y DSL de los transitorios de sobrevoltura dañinos.La serie proporciona una solución de montaje de superficie que permite que los equipos cumplan con las normas reguladoras mundiales.
Ventajas de los tubos de descarga de semiconductores:
1Antes de la avería, es equivalente a un circuito abierto, la resistencia de aislamiento es muy grande, y la corriente de fuga es muy pequeña;
2Tiene características de simetría bidireccional;
3La velocidad de respuesta es muy baja.
4El voltaje de ruptura tiene una buena consistencia.
Desventajas de los tubos de descarga de semiconductores:
1En comparación con los tubos de descarga de cerámica, el caudal es menor, sólo unos pocos cientos de A;
2El voltaje de ruptura tiene sólo ciertos valores específicos;
3La capacidad es grande, que oscila entre decenas y cientos de pF.
Desventajas de los tubos de descarga de semiconductores:
1En comparación con los tubos de descarga de cerámica, el caudal es menor, sólo unos pocos cientos de A;
2El voltaje de ruptura tiene sólo ciertos valores específicos;
3La capacidad es grande, que oscila entre decenas y cientos de pF.
| Parámetro |
Definición |
| Yo...El S |
Corriente de cambio- corriente máxima requerida para pasar al estado encendido |
| Yo...MDR |
Corriente de fuga- máxima corriente máxima de apagado medida en VMDR |
| Yo...H. |
Corriente de retención- corriente mínima requerida para mantener el estado |
| Yo...T. |
Corriente en estado activo- corriente continua máxima en estado activo |
| V.El S |
Voltagem de cambio- tensión máxima antes de pasar a encendido |
| V.MDR |
Válvulas de voltaje de punta fuera del estado- tensión máxima que puede aplicarse mientras se mantiene en estado apagado |
| V.T. |
Voltagem en estado activo- tensión máxima medida a corriente nominal en estado activo |
| C. Las0 |
Capacidad fuera de estado- capacidad típica medida en estado apagado |
| Serie |
2/10 μS1 |
8/20 μS1 |
10/160 μS1 |
10/560 μS1 |
10/1000 μS1 |
5/310 μS1 |
Yo...El TSM
50/60 Hz
|
Di/dt |
| |
2/10 μS2 |
1.2/50 μS2 |
10/160 μS2 |
10/560 μS2 |
10/1000 μS2 |
10/700 μS2 |
|
|
| |
Un minuto. |
Un minuto. |
Un minuto. |
Un minuto. |
Un minuto. |
A. NoMin |
Un minuto. |
Amperios/μs máximo |
| B. El trabajo |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Las notas:
- Forma de onda de la corriente en μs
- Forma de onda del voltaje en μs
|
- Corriente nominal de pulso máximo (I)El PP) es repetitivo y garantizado durante toda la vida del producto.
- Yo...El PPcalificaciones aplicables en el rango de temperatura de -40oC a +85oC
- El dispositivo debe estar inicialmente en equilibrio térmico con -40°C < TJ.< + 150 °C
|
| Bloqueo de tensión de alta temperatura |
VDRM nominal del 80% (pico de VAC) +125°C o +150°C, material de plomo aleación de cobre tensión de alta temperatura de bloqueo 504 o 1008 horas MIL-STD-750 (método 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Ciclo de la temperatura |
-65°C a +150°C, 15 min. de reposo, 10 hasta 100 ciclos. |
|
| |
|
|
| Temperatura y humedad sesgadas |
52 VDC (+85°C) 85% RH, 504 hasta 1008 horas EIA/ JEDEC, JESD22-A-101 |
|
| Almacenamiento a alta temperatura |
+ 150°C 1008 h. MIL-STD-750 (Método 1031) JEDEC, JESD22-A-101 El método de ensayo de las emisiones de gases de efecto invernadero se basa en el método de ensayo de las emisiones de gases de efecto invernadero. |
|
| Almacenamiento a baja temperatura |
-65°C, 1008 horas. |
|
| Choque térmico |
0°C a +100°C, 5 min. de espera, 10 sec. de transferencia, Choque térmico 10 ciclos. |
|
| Autoclave (Ensayo en la olla a presión) |
+121°C, 100%RH, 2 atm, 24 hasta 168 h. EIA/Prueba en cocina) JEDEC, JESD22-A-102 |
|
| Resistencia al calor de la soldadura |
+260°C, 30 segundos. MIL-STD-750 (Método 2031) |
|
| Nivel de sensibilidad a la humedad |
85% RH, +85°C, 168 horas, 3 ciclos de reflujo Nivel máximo (+260°C). |
|
| Material de plomo |
Leguras de cobre |
|
| Terminado el terminal |
Con un contenido de acero inoxidable superior al 80% |
|
| Material del cuerpo |
Clasificación de inflamabilidad 94V-0 de epoxi reconocida por la UL |
|
| Número de la parte |
Paquete de componentes |
Cantidad |
Embalaje Opción |
Especificación del embalaje |
|
| PSe trata de: |
No incluye productos químicos. |
2500 |
Cintas y bobinas - 12 mm / 13′′ de cinta |
EIA -481 - D |
|
Características del producto
Excelente capacidad de absorción de las oleadas transitorias
Respuesta rápida a la tensión de sobretensiones
Elimina el exceso de voltaje causado por transientes de rápido aumento
Tecnología de silicio en estado sólido, sin degeneración
Aplicación
Línea de audio/vídeo
Redes y telecomunicaciones
Líneas de datos y sistemas de seguridad
Puertos de serie
