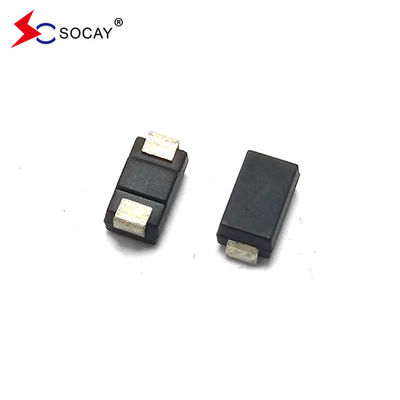

Protector contra sobretensiones del tiristor TSS DO-214AA P0720TB @10/700μs 3/4KV
DATASHEET: el número de unidadPXXX0TB_v2101. ¿Qué está pasando?2.pdf
Protector contra sobretensiones del tiristor DO-214AA P0720TB El tiristor es un tipo de componente semiconductor. Están diseñados para aplicaciones,modems, teléfonos, tarjetas de línea, contestadores automáticos, máquinas de fax, SLIC,T1/E1,xDSL, PBX y más.
| Número de la parte |
Marcado |
V.MDR
@ YoMDREl valor de las emisiones de CO2
|
V.El S①
Las emisiones de dióxido de carbono
|
Yo...El S |
V.T.
@ YoT.= 2.2A
|
Yo...T. |
Yo...H. |
C0②
@ 1MHz, 2Vbias
|
| |
|
V. M.En el. |
V. M.el eje. |
- ¿Qué es? M.el eje. |
V. el máximo. |
A. Noel máximo. |
- ¿Qué es? Min. |
pFtipo. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
Las notas:
1 VEl Sse mide a 100 KV/s;
2 La capacidad fuera de estado se mide en VD.C.El valor de las emisiones de CO2RMS= 1V, f = 1MHz.
|
Ventajas de los tubos de descarga de semiconductores:
1. antes de la avería, es equivalente a un circuito abierto, la resistencia de aislamiento es muy grande, y la corriente de fuga es muy pequeña;
2Tiene características de simetría bidireccional;
3La velocidad de respuesta es muy baja.
4El voltaje de ruptura tiene una buena consistencia.
Desventajas de los tubos de descarga de semiconductores:
1En comparación con los tubos de descarga de cerámica, el caudal es menor, sólo unos pocos cientos de A;
2El voltaje de ruptura tiene sólo ciertos valores específicos;
3La capacidad es grande, que oscila entre decenas y cientos de pF.
Selección de los tubos de descarga de semiconductores:
Cuando se seleccione un STS, generalmente se deben seguir los siguientes principios:
1. Selección de la tensión de corte VDRM: La tensión de corte debe ser superior a la tensión máxima de funcionamiento del circuito protegido;
2. Selección de la tensión de transición VBO: La tensión de transición debe ser inferior a la tensión máxima de pico transitorio que el equipo puede soportar;
3. Selección de la corriente de retención IH: la corriente de retención debe ser superior a la corriente de funcionamiento y a la corriente de cortocircuito del equipo;
4. Selección de la capacidad parasitaria C: La capacidad parasitaria se selecciona de acuerdo con la pérdida de inserción permitida por el circuito o la frecuencia de transmisión de la señal;
5Selección de corriente de sobretensiones: Se seleccionan diferentes niveles de corriente de sobretensiones de acuerdo con los requisitos del circuito o los estándares de prueba de sobretensiones.
Descripción:
Los tiristores de la serie PXXX0TB son un tipo de componente de semiconductores. Están diseñados para aplicaciones,modems, teléfonos, tarjetas de línea, contestadores automáticos, máquinas de fax, SLIC, T1/E1, xDSL, PBX y más.
Características:
|
u Excelente capacidad de absorción de las oleadas transitorias
u Respuesta rápida a la tensión de sobretensiones (nivel ns)
u Elimina la sobre tensión causada por transientes de rápido aumento
U Nivel de sensibilidad a la humedad: Nivel 1
u Peso 69 mg (aproximado)
u No degenerativo
|
| Parámetro |
El símbolo |
Valor |
Unidad |
| Rango de temperatura de almacenamiento |
T.el |
-60 a +150 |
°C |
| Rango de temperatura de las uniones de funcionamiento |
T.j y |
-40 a +150 |
°C |
| Corriente de pulso de pico repetitivo |
Yo...El PP |
80 |
A. No |
| Parámetro |
Definición |
| Yo...El S |
Corriente de cambio- corriente máxima requerida para pasar al estado encendido |
| Yo...MDR |
Corriente de fuga- máxima corriente máxima de apagado medida en VMDR |
| Yo...H. |
Corriente de retención- corriente mínima requerida para mantener el estado |
| Yo...T. |
Corriente en estado activo- corriente continua máxima en estado activo |
| V.El S |
Voltagem de cambio- tensión máxima antes de pasar a encendido |
| V.MDR |
Válvulas de voltaje de punta fuera del estado- tensión máxima que puede aplicarse mientras se mantiene en estado apagado |
| V.T. |
Voltagem en estado activo- tensión máxima medida a corriente nominal en estado activo |
| C. Las0 |
Capacidad fuera de estado- capacidad típica medida en estado apagado |
| Esquema |
Las demás partidas de la caja |
Por cartón (pcs) |
Diámetro del carrete (mm) |
|
| Grabación |
5,000 |
80,000 |
330 |
|
