Inicio /Productos/Sustentadores de las sobretensiones del tiristor/Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD P3100SB 4KV

Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD P3100SB 4KV

2500pcs
MOQ
negotiable
Precio
Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD P3100SB 4KV
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Otros nombres: Los demás tubos
Huella de huella: DO-214AA/SMB
Patrón: Cantidad de superficie
VDRM (min.): 275V
IDRM: 5 μA
Las emisiones de gases de efecto invernadero de los motores de combustión interna deberán ser iguale: 350V
Es (máximo): 800mA
Vt @It=2,2A (máximo): 4V
Es (máximo.): 2.2A
Código de fecha: el más cercano
Resaltar:

Dispositivos de protección contra sobretensiones del tiristor de 4 KV

,

Dispositivos de protección contra sobretensiones del tiristor 100A

,

P3100SB
Información básica
Lugar de origen: Shenzhen, Guangdong, China
Nombre de la marca: SOCAY
Certificación: REACH,RoHS,ISO
Número de modelo: P3100SB
Documento: Manual del producto PDF
Pago y Envío Términos
Detalles de empaquetado: - ¿Cuál es el problema?
Tiempo de entrega: 1-3 semanas
Descripción de producto

SOCAY P3100SB 4KV DO-214AA P3100SB Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD



DATASHEET: el número de unidad- ¿Qué quieres decir?1.pdf



1Método de selección



1Para conocer el producto del cliente, el voltaje de funcionamiento, el puerto de aplicación, el nivel de protección.

2"Voltaje de estado de interrupción" > voltaje de trabajo de CC en el circuito.

3"Seleccione el valor de la capacidad y el caudal del dispositivo de acuerdo con el puerto de aplicación y el nivel de protección.



Número de la parte Marcado V.MDR@ YoMDREl valor de las emisiones de CO2

V.S. ①

Las emisiones de dióxido de carbono

 V.T. @ YoT.= 2.2A Yo...El S Yo...T. Yo...H.

C0 2

@ 1MHz, sesgo de 2V
    V.Min V.el máximo V.el máximo - ¿Qué es?el máximo A. Noel máximo - ¿Qué es?Min pF tipo
P0080SB P008B 6 25 4 800 2.2 50 80
P0300SB P03B 25 40 4 800 2.2 50 80
P0640SB P06B 58 77 4 800 2.2 150 80
P0720SB P07B 65 88 4 800 2.2 150 75
P0900SB P09B 75 98 4 800 2.2 150 70
P1100SB P11B 90 130 4 800 2.2 150 70
P1300SB P13B 120 160 4 800 2.2 150 65
P1500SB P15B 140 180 4 800 2.2 150 65
P1800SB P18B 170 220 4 800 2.2 150 65
P2300SB P23B 190 260 4 800 2.2 150 60
P2600SB P26B 220 300 4 800 2.2 150 60
P3100SB P31B 275 350 4 800 2.2 150 50
P3500SB P35B 320 400 4 800 2.2 150 50
P4200SB P42B 400 520 4 800 2.2 150 40

Las notas:

1 V se mide a 100 KV/s.

2 La capacidad fuera de estado se mide en VD.C.El valor de las emisiones de CO2RMS= 1V, f = 1MHz.









Parámetro Definición
Yo...El S Corriente de cambio- corriente máxima requerida para pasar al estado encendido
Yo...MDR Corriente de fuga- máxima corriente máxima de apagado medida en VMDR
Yo...H. Corriente de retención- corriente mínima requerida para mantener el estado
Yo...T. Corriente en estado activo- corriente continua máxima en estado activo
V.El S Voltagem de cambio- tensión máxima antes de pasar a encendido
V.MDR Válvulas de voltaje de punta fuera del estado- tensión máxima que puede aplicarse mientras se mantiene en estado apagado
V.T. Voltagem en estado activo- tensión máxima medida a corriente nominal en estado activo
C. Las0 Capacidad fuera de estado- capacidad típica medida en estado apagado





Serie 2/10 μS1 8/20 μS1 10/160 μS1 10/560 μS1 10/1000 μS1 5/310 μS1

Yo...El TSM

50/60 Hz

 Di/dt
  2/10 μS2 1.2/50 μS2 10/160 μS2 10/560 μS2 10/1000 μS2 10/700 μS2
  Un minuto. Un minuto. Un minuto. Un minuto. Un minuto. A. NoMin Un minuto. Amperios/μs máximo
B. El trabajo 250 250 150 100 80 100 30 500



Las notas:

  • Forma de onda de la corriente en μs
  • Forma de onda del voltaje en μs











- Corriente nominal de pulso máximo (I)El PP) es repetitivo y garantizado durante toda la vida del producto.

- Yo...El PPcalificaciones aplicables en el rango de temperatura de -40oC a +85oC

- El dispositivo debe estar inicialmente en equilibrio térmico con -40°C < TJ.< + 150 °C

















Bloqueo de tensión de alta temperatura VDRM nominal del 80% (pico de VAC) +125°C o +150°C, material de plomo aleación de cobre tensión de alta temperatura de bloqueo 504 o 1008 horas MIL-STD-750 (método 1040) JEDEC, JESD22-A-101

Ciclo de la temperatura -65°C a +150°C, 15 min. de reposo, 10 hasta 100 ciclos.

Temperatura y humedad sesgadas 52 VDC (+85°C) 85%RH, 504 hasta 1008 horas EIA/ JEDEC, JESD22-A-101
Almacenamiento a alta temperatura +150°C 1008 h. MIL-STD-750 (Método 1031) JEDEC, JESD22-A-101 El método de medición de las emisiones de gases de efecto invernadero es el siguiente:
Almacenamiento a baja temperatura -65°C, 1008 horas.
Choque térmico 0°C a +100°C, 5 min. de espera, 10 sec. de transferencia, Choque térmico 10 ciclos.
Autoclave (Ensayo en la olla a presión) +121°C, 100%RH, 2 atm, 24 hasta 168 h. EIA/Prueba en cocina) JEDEC, JESD22-A-102
Resistencia al calor de la soldadura +260°C, 30 segundos. MIL-STD-750 (Método 2031)
Nivel de sensibilidad a la humedad 85% RH, +85°C, 168 horas, 3 ciclos de reflujo Nivel máximo (+260°C).



Material de plomo Leguras de cobre
Terminado el terminal Con un contenido de acero inoxidable superior al 80%
Material del cuerpo Clasificación de inflamabilidad 94V-0 de epoxi reconocida por la UL





Número de la parte Paquete de componentes Cantidad Embalaje Opción Especificación del embalaje
PSe trata de: No incluye productos químicos. 2500 Cintas y bobinas - 12 mm / 13′′ de cinta EIA -481 - D

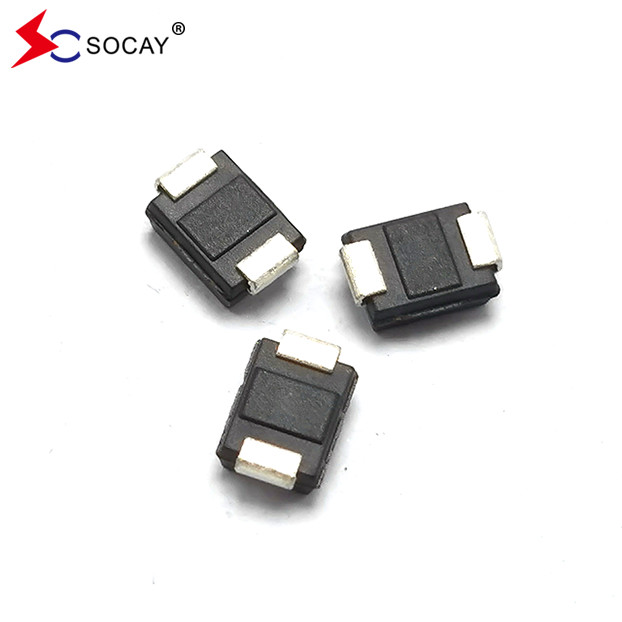

Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD P3100SB 4KV 0

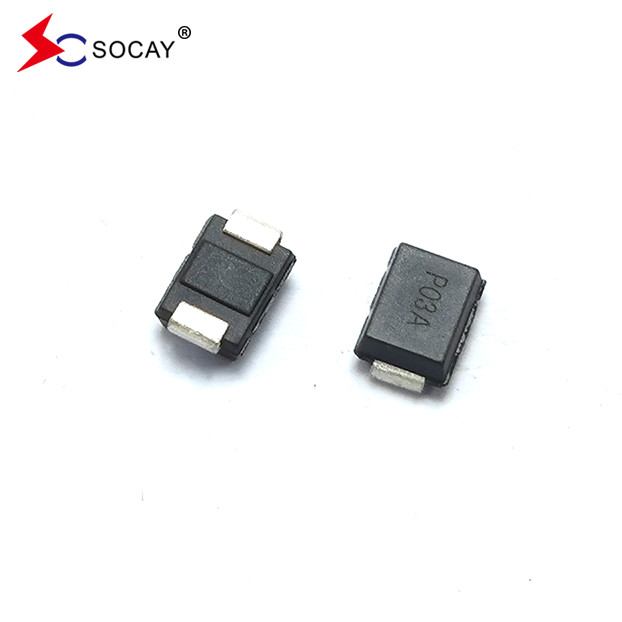

Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD P3100SB 4KV 1

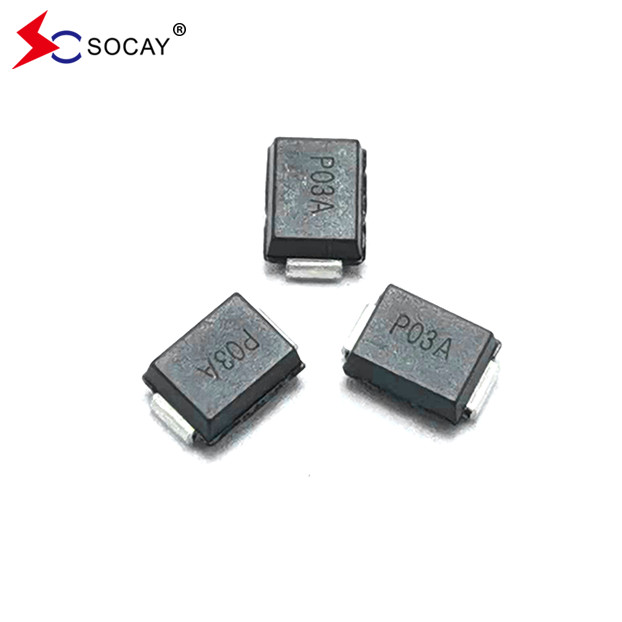

Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD P3100SB 4KV 2

Dispositivos de protección contra sobretensiones del tiristor 100A 275V SMD P3100SB 4KV 3

Preguntas frecuentes
¿Puedo pedir una muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad.

¿Qué hay del tiempo de entrega?
R: La muestra necesita 1 día, el tiempo de producción en masa necesita 1-2 semanas para la cantidad de pedido más de

¿Tiene algún MOQ?
A: MOQ dependen del tipo de producto, 1pc para el control de la muestra está disponible

P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Por lo general, enviamos por DHL, UPS, FedEx o TNT. Por lo general, tarda 3-5 días en llegar. El envío aéreo y marítimo también es opcional.

¿Cómo proceder con una orden?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.

P6: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 2-5 años de garantía a nuestros productos.
