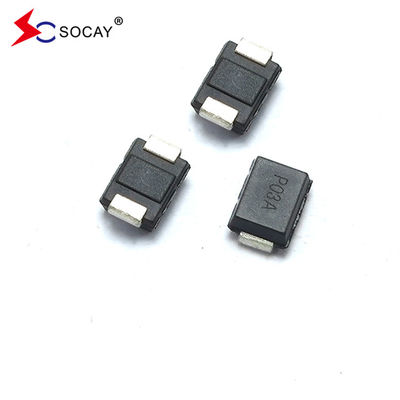

(TSS) P0080SB DO-214AA (SMB) paquete supresores de sobretensiones de tiristores VDRM 6V VS 25V Marcado P008B
DATASHEET: el número de unidad- ¿Qué quieres decir?1.pdf
Número de la parte | Marcado | V.MDR@ YoMDREl valor de las emisiones de CO2 |
V.S. ① Las emisiones de dióxido de carbono |
V.T. @ YoT.= 2.2A | Yo...El S | Yo...T. | Yo...H. |
C0 2 @ 1MHz, sesgo de 2V |
V.Min | V.el máximo | V.el máximo | - ¿Qué es?el máximo | A. Noel máximo | - ¿Qué es?Min | pF tipo | ||
P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
Las notas: 1 V se mide a 100 KV/s. 2 La capacidad fuera de estado se mide en VD.C.El valor de las emisiones de CO2RMS= 1V, f = 1MHz. |
Sobre el TSS
Los TSS se caracterizan por una conducción precisa, una respuesta rápida, una alta capacidad de absorción de oleadas, una simetría biaxial y una alta fiabilidad.
Descripción:
La serie PXXX0SB está diseñada para proteger los equipos de banda ancha como módems, tarjetas de línea, CPE y DSL de los transitorios de sobrevoltura dañinos.La serie proporciona una solución de montaje de superficie que permite que los equipos cumplan con las normas reguladoras mundiales.
Características:
u Sobrecarga de baja tensión u Baja tensión en estado activo u No degrada la capacidad de sobretensiones después de múltiples eventos de sobretensiones dentro del límite u Fallo de cortocircuito cuando el aumento excede las calificaciones u Baja capacidad |
Parámetro | Definición |
Yo...El S | Corriente de cambio- corriente máxima requerida para pasar al estado encendido |
Yo...MDR | Corriente de fuga- máxima corriente máxima de apagado medida en VMDR |
Yo...H. | Corriente de retención- corriente mínima requerida para mantener el estado |
Yo...T. | Corriente en estado activo- corriente continua máxima en estado activo |
V.El S | Voltagem de cambio- tensión máxima antes de pasar a encendido |
V.MDR | Válvulas de voltaje de punta fuera del estado- tensión máxima que puede aplicarse mientras se mantiene en estado apagado |
V.T. | Voltagem en estado activo- tensión máxima medida a corriente nominal en estado activo |
C. Las0 | Capacidad fuera de estado- capacidad típica medida en estado apagado |
Serie | 2/10 μS1 | 8/20 μS1 | 10/160 μS1 | 10/560 μS1 | 10/1000 μS1 | 5/310 μS1 |
Yo...El TSM 50/60 Hz |
Di/dt | |
2/10 μS2 | 1.2/50 μS2 | 10/160 μS2 | 10/560 μS2 | 10/1000 μS2 | 10/700 μS2 | ||||
Un minuto. | Un minuto. | Un minuto. | Un minuto. | Un minuto. | A. NoMin | Un minuto. | Amperios/μs máximo | ||
B. El trabajo | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
Las notas:
|
- Corriente nominal de pulso máximo (I)El PP) es repetitivo y garantizado durante toda la vida del producto. - Yo...El PPcalificaciones aplicables en el rango de temperatura de -40oC a +85oC - El dispositivo debe estar inicialmente en equilibrio térmico con -40°C < TJ.< + 150 °C
|
Bloqueo de tensión de alta temperatura | VDRM nominal del 80% (pico de VAC) +125°C o +150°C, material de plomo aleación de cobre tensión de alta temperatura de bloqueo 504 o 1008 horas MIL-STD-750 (método 1040) JEDEC, JESD22-A-101 | |
Ciclo de la temperatura | -65°C a +150°C, 15 min. de reposo, 10 hasta 100 ciclos. | |
Temperatura y humedad sesgadas | 52 VDC (+85°C) 85%RH, 504 hasta 1008 horas EIA/ JEDEC, JESD22-A-101 | |
Almacenamiento a alta temperatura | +150°C 1008 h. MIL-STD-750 (Método 1031) JEDEC, JESD22-A-101 El método de medición de las emisiones de gases de efecto invernadero es el siguiente: | |
Almacenamiento a baja temperatura | -65°C, 1008 horas. | |
Choque térmico | 0°C a +100°C, 5 min. de espera, 10 sec. de transferencia, Choque térmico 10 ciclos. | |
Autoclave (Ensayo en la olla a presión) | +121°C, 100%RH, 2 atm, 24 hasta 168 h. EIA/Prueba en cocina) JEDEC, JESD22-A-102 | |
Resistencia al calor de la soldadura | +260°C, 30 segundos. MIL-STD-750 (Método 2031) | |
Nivel de sensibilidad a la humedad | 85% RH, +85°C, 168 horas, 3 ciclos de reflujo Nivel máximo (+260°C). |
Material de plomo | Leguras de cobre | |
Terminado el terminal | Con un contenido de acero inoxidable superior al 80% | |
Material del cuerpo | Clasificación de inflamabilidad 94V-0 de epoxi reconocida por la UL |
Número de la parte | Paquete de componentes | Cantidad | Embalaje Opción | Especificación del embalaje | |
PSe trata de: | No incluye productos químicos. | 2500 | Cintas y bobinas - 12 mm / 13′′ de cinta | EIA -481 - D |
Selección de los tubos de descarga de semiconductores:
Cuando se seleccione un STS, generalmente se deben seguir los siguientes principios:
1. Selección de la tensión de corte VDRM: La tensión de corte debe ser superior a la tensión máxima de funcionamiento del circuito protegido;
2. Selección de la tensión de transición VBO: La tensión de transición debe ser inferior a la tensión máxima de pico transitorio que el equipo puede soportar;
3- Selección de la corriente de retención IH: la corriente de retención debe ser superior a la corriente de funcionamiento y a la corriente de cortocircuito del equipo;
4. Selección de la capacidad parasitaria C: La capacidad parasitaria se selecciona de acuerdo con la pérdida de inserción permitida por el circuito o la frecuencia de transmisión de la señal;
5Selección de corriente de sobretensiones: Se seleccionan diferentes niveles de corriente de sobretensiones de acuerdo con los requisitos del circuito o los estándares de prueba de sobretensiones.
