El chip varistor de varias capas DATASHEET:- ¿Qué es esto?1.pdf
Descripción:

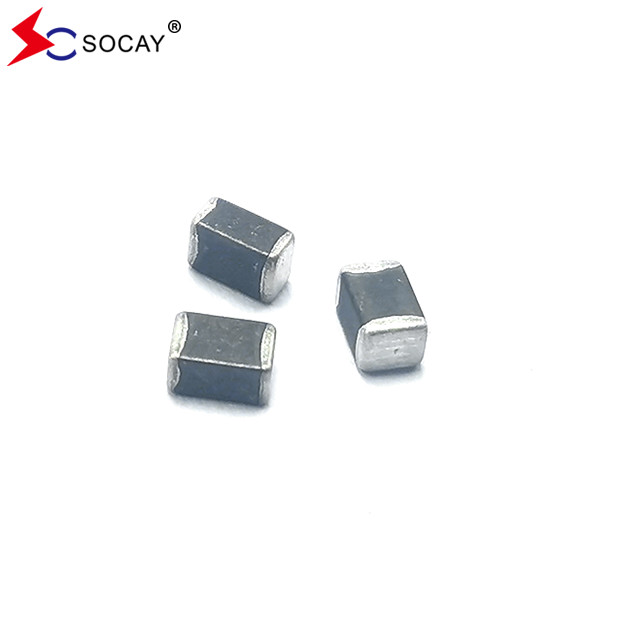

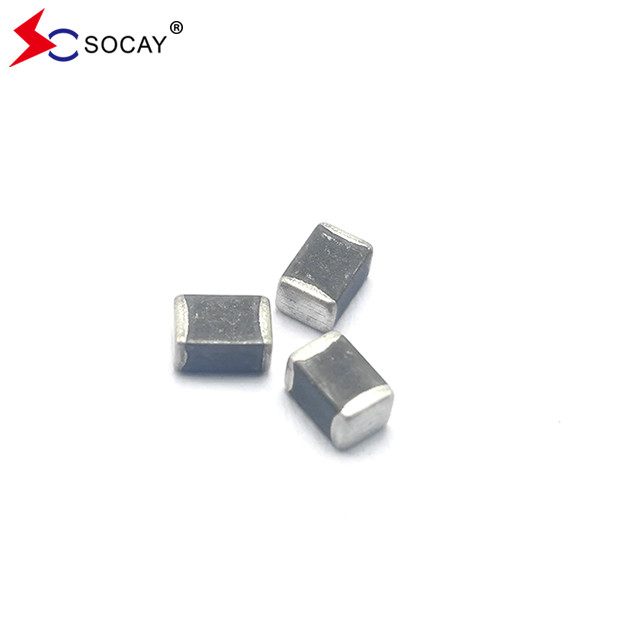

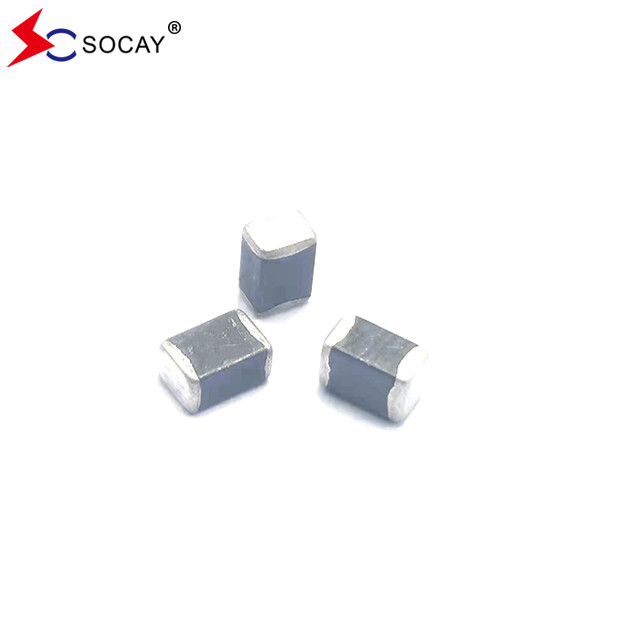

El chip Varistor SV1812H471G0A se basa en la tecnología de fabricación de múltiples capas.incluidos los especificados en la norma IEC 61000-4-2 u otras normas utilizadas para el cumplimiento electromagnético (EMC)El SV1812H471G0A se aplica típicamente para proteger los circuitos integrados y otros componentes a nivel de la placa de circuito.
Clasificación:
El SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Corriente:1A ~ 15KA
Cuanto menor sea el tamaño, menor será el precio.
Cuanto menor sea el rendimiento, mayor será el tamaño.
Cuanto mayor sea el rendimiento, más caro,
Cuanto mayor sea el voltaje, más grueso será el tubo.
Tiempo de respuesta ≤ 10 NS
Varistor de chip de varias capasCaracterísticas eléctricas (25 ± 5°C):
| El símbolo |
El mínimo |
Típico |
El número máximo |
Unidades |
| El VRMS |
¿Qué quieres decir? |
¿Qué quieres decir? |
300 |
V. |
| VDC |
¿Qué quieres decir? |
¿Qué quieres decir? |
385 |
V. |
| V.V. |
423 |
¿Qué quieres decir? |
517 |
V. |
| VC |
¿Qué quieres decir? |
¿Qué quieres decir? |
810 |
V. |
| Es una imagen. |
¿Qué quieres decir? |
¿Qué quieres decir? |
400 |
A. No |
| Wmax |
¿Qué quieres decir? |
¿Qué quieres decir? |
2.3 |
J. |
VRMS - Voltado de funcionamiento de CA máximo que el varistor puede mantener y que no exceda de 10μA de corriente de fuga.
VDC - Voltado de funcionamiento de corriente continua máximo que el varistor puede mantener y que no exceda de 10 μA de corriente de fuga.
VV - Tensión a través del dispositivo medida a 1mA de corriente continua.
Es equivalente a VB voltaje de ruptura.
VC - Corriente máxima de pico a través del varistor con forma de onda de 8/20μs y corriente de pulso de 10A.
Imax - Corriente máxima máxima que puede aplicarse con forma de onda de 8/20 μs sin fallo del dispositivo.
Varistor de chip de varias capasC. LasEnstrucción y dimensiones:
| La EIA de tamaño (EIAJ) |
Duración (L) |
Ancho (W) |
Espesor (T) |
| |
En pulgadas |
Las demás partidas |
En pulgadas |
Las demás partidas |
En pulgadas |
Las demás partidas |
| 1812 (4532) |
0.177 ± 0.016 |
4.50 ± 0.40 |
0.126 ± 0.012 |
3.20 ± 0.30 |
0.134 máximo |
3.40 máximo |
Datos técnicos generales:
| Temperatura de funcionamiento |
-55 ~ 125 °C |
| Temperatura de almacenamiento |
-55 ~ 150 °C |
| Tiempo de respuesta |
< 1 ms |
| Capacidad de soldadura |
245 ± 5 °C, 3 ± 1 segundos |
| Resistencia a la lixiviación de la soldadura |
260 ± 5 °C, 10 ± 1 segundos |
Recomendaciones de soldadura:
Cantidad de productos en el paquete de cinta:
| EIA de tamaño(En el caso de los Estados miembros |
1812
Las demás
|
| Cantidad de embalaje estándar (pcs/carrete) |
1,000 |
Aplicación
Protección de energía, interruptores, máquinas POS, detectores de rayos, intercomunicadores de edificios, sistemas de monitoreo, tarjetas de estacionamiento, sistemas de transmisión, instrumentación, medidores, productos de comunicación,Los paneles de control.
Somos fabricantes y proveedores con más de 20 años de experiencia para componentes pasivos como a continuación
1- ESD
2- Diodos TVS
3- Fusiles reestablecibles PPTC
4- tubo de descarga de gas
5- Temistor NTC
6- Varistor, y así sucesivamente.
