Name: 1206 Chip de varias capas Varistor SV1206N220G0A para portátil de placa base
Brand: SOCAY
SKU: Los datos de las pruebas de seguridad deben estar disponibles en el sitio web del organismo notifica
Rating: 4.6 (150 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

nombre componente: Chip Varistor de múltiples capas

Paquete de componentes: SMD1206

Válvula de tensión máxima de funcionamiento de corriente continua: 22V

Vv (min.): 26.4V

Vv (máximo): 33V

Corriente máxima a través del varistor: Las demás:

Corriente máxima máxima: Las demás:

Voltado de funcionamiento máximo CA: 17V

Resaltar:

1206 Varistor de chip de varias capas

Chip Varistor de varias capas para portátiles

Información básica

Lugar de origen: Shenzhen Guangdong China

Nombre de la marca: SOCAY

Certificación: REACH RoHS ISO

Número de modelo: Los datos de las pruebas de seguridad deben estar disponibles en el sitio web del organismo notifica

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

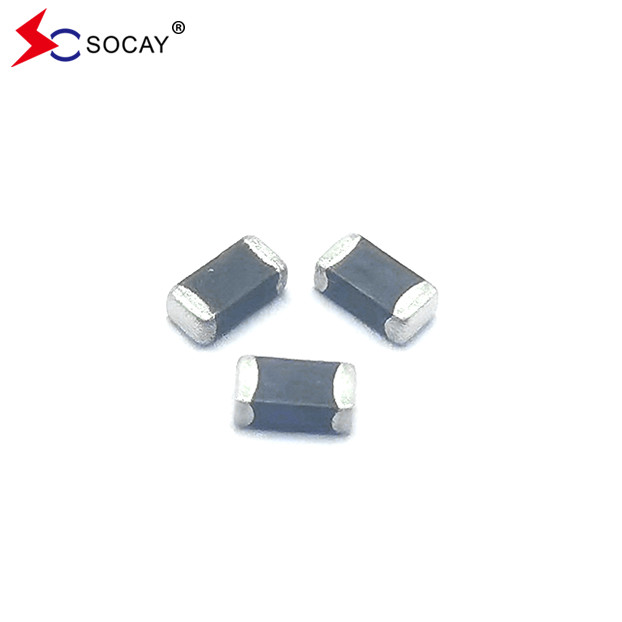

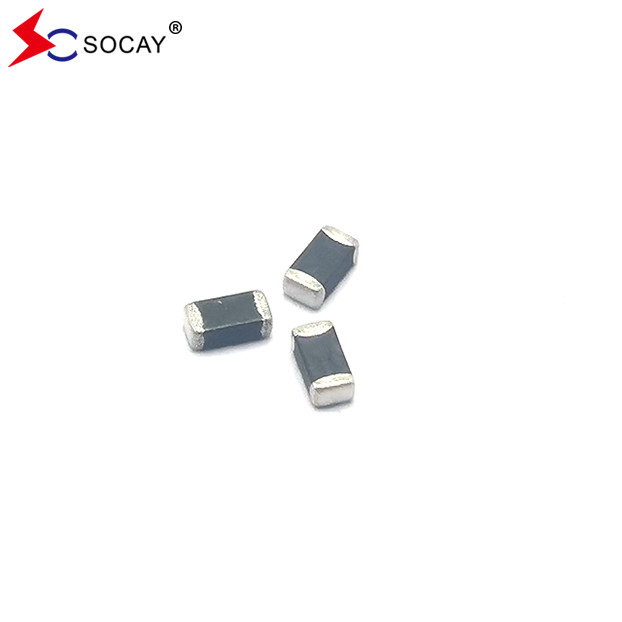

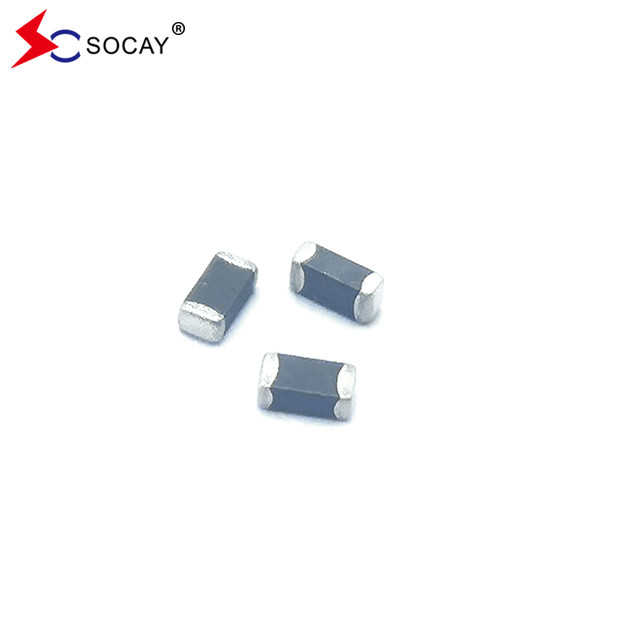

1206 Chip de varias capas Varistor SV1206N220G0A para portátil de placa base

Descripción de producto

1206 Chip Varistor de múltiples capas SV1206N220G0A Aplicación para placa base, portátil

Varistor de chip de varias capasDATASHEET: el número de unidad¿Qué es esto?1.pdf

Descripción:
El Varistor SV1206N220G0A de Chip Multicapa se basa en la tecnología de fabricación multicapa.incluidos los especificados en la norma IEC 61000-4-2 u otras normas utilizadas para el cumplimiento electromagnético (EMC)El SV1206N220G0A se aplica típicamente para proteger los circuitos integrados y otros componentes a nivel de la placa de circuito.

Varistor de chip de varias capasCaracterísticas eléctricas (25 ± 5°C):

El símbolo	El mínimo	Típico	El número máximo	Unidades
El VRMS	¿Qué quieres decir?	¿Qué quieres decir?	17	V.
VDC	¿Qué quieres decir?	¿Qué quieres decir?	22	V.
V.V.	26.4	¿Qué quieres decir?	33	V.
VC	¿Qué quieres decir?	¿Qué quieres decir?	72	V.
Es una imagen.	¿Qué quieres decir?	¿Qué quieres decir?	100	A. No
Wmax	¿Qué quieres decir?	¿Qué quieres decir?	0.5	No

VRMS - Voltado de funcionamiento de CA máximo que el varistor puede mantener y que no exceda de 10μA de corriente de fuga.

VDC - Voltado de funcionamiento de corriente continua máximo que el varistor puede mantener y que no exceda de 10 μA de corriente de fuga.

VV - Tensión a través del dispositivo medida a 1mA de corriente continua.

Es equivalente a VB voltaje de ruptura.

VC - Corriente máxima de pico a través del varistor con forma de onda de 8/20μs y corriente de pulso de 5A.

Imax - Corriente máxima máxima que puede aplicarse con forma de onda de 8/20 μs sin fallo del dispositivo.

Wmax - Energía máxima que puede disiparse con la forma de onda de 10/1000μs sin fallo del dispositivo.

Varistor de chip de varias capasCaracterísticas:

Rectángulo, serie de tamaños para componentes de montaje de circuitos integrados híbridos o de circuitos impresos
Hay muchos materiales de salida de electrodos laterales, especialmente adecuados para la tecnología de montaje superficial para solderabilidad y resistencia al calor de soldadura de los requisitos estrictos
Respuesta rápida (< 1 ms)
Baja corriente de fuga, baja tensión de sujeción
Apto para la soldadura por reflujo, por oleaje y por mano con aire caliente

Varistor de chip de varias capasAplicaciones:

Aplicación para placa base, portátil, teléfono celular, PDA, dispositivo portátil, DSC, DV, escáner y caja de control...etc.
Adecuado para el botón de empuje, línea de alimentación y baja frecuencia de línea única de sobre tensión de protección.

Varistor de chip de varias capas Construcción y dimensiones:
1206 Chip de varias capas Varistor SV1206N220G0A para portátil de placa base 0

La EIA de tamaño (EIAJ)	Duración (L)		Ancho (W)		Espesor (T)
	En pulgadas	Las demás partidas	En pulgadas	Las demás partidas	En pulgadas	Las demás partidas
1206 (3216)	0.126 ± 0.012	3.20 ± 0.30	0.063 ± 0.012	1.60 ± 0.30	0.071 máximo	1.80 máximo

Varistor de chip de varias capas Soldadura IR:

El calentamiento rápido, el calentamiento parcial o el enfriamiento rápido pueden causar fácilmente un defecto del componente.La soldadura IR tiene los mayores rendimientos debido a las velocidades de calentamiento controladas y los tiempos de soldadura líquida. Asegúrese de que el elemento no está sujeto a un gradiente térmico más pronunciado que 4 grados por segundo. 2 grados por segundo es el gradiente ideal.Precalentamiento a menos de 100 grados de la temperatura máxima de la soldadura es esencial para minimizar el choque térmico.

Recomendaciones de soldadura:

Precalentamiento
- Se sugiere que la velocidad de aumento de la temperatura sea de 2 a 4 °C /s
- El tiempo de precalentamiento adecuado será de 60 a 120 segundos.
Calentamiento
- Tenga cuidado con el aumento repentino de la temperatura, ya que puede empeorar la capacidad de soldadura.
- Establezca la temperatura de la perla en el intervalo de 215 °C a 225 °C.
Refrigerador
- Cuidado con el enfriamiento lento, ya que puede provocar el cambio de posición del componente.

Varistor de chip de varias capas Medio ambiente&Pruebas de fiabilidad:

Características	Método de ensayo y descripción
Almacenamiento a alta temperatura	La muestra se someterá a 125 ± 2 °C durante 1000 ± 2 horas en un baño termostático sin carga y luego se conservará a temperatura ambiente y humedad durante 1 a 2 horas.La variación del voltaje del varistor deberá estar dentro del 10%.
Ciclo de temperatura	El ciclo de temperatura de la temperatura especificada se repetirá cinco veces y luego se conservará a temperatura ambiente y humedad durante una o dos horas.La variación del voltaje del varistor deberá estar dentro del 10% y se examinará el daño mecánico..	El paso	Temperatura	Periodo de tiempo
		1	-40 ± 3 °C	30 minutos ± 3
		2	Temperatura ambiente	1 ~ 2 horas
		3	125 ± 2 °C	30 minutos ± 3
		4	Temperatura ambiente	1 ~ 2 horas
Carga de alta temperatura	Después de haber aplicado continuamente la tensión máxima admisible a 85 °C durante 1000 horas, la muestra se conservará a temperatura ambiente y humedad durante una o más horas,la variación del voltaje del varistor deberá estar dentro del 10%.
Carga térmica húmeda/ Carga de humedad	La muestra debe someterse a un ambiente de 40°C,90 a 95% de Hg, aplicando el voltaje máximo permitido durante 1000 horas, y luego almacenarse a temperatura ambiente y humedad durante una o dos horas.La variación del voltaje del varistor deberá estar dentro del 10%.
Almacenamiento a baja temperatura	La muestra deberá someterse a -40 °C, sin carga, durante 1000 horas y luego almacenarse a temperatura ambiente durante una o dos horas.

Cantidad de productos en el paquete de cinta:

EIA de tamaño(En el caso de los Estados miembros

1206

El número de personas

Cantidad de embalaje estándar (pcs/carrete)

3,000

1206 Chip de varias capas Varistor SV1206N220G0A para portátil de placa base 2
