Name: SMD 0805 Chip Varistor Multicapa SV0805N9R0G0A para la protección de circuitos integrados
Brand: SOCAY
SKU: Los datos de los datos de los Estados miembros deben estar disponibles para su uso.
Rating: 4.6 (172 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

nombre componente: Chip Varistor de múltiples capas

Paquete de componentes: SMD0805

Vdc (máximo): 9 V

Vv (min.): 10.8v

Vv (máximo): 16.2V

Vc (máximo): 35.6V

Es una imagen.: 50A

Vrms (máximo): 6 V

Resaltar:

Las partidas de los componentes de las unidades de producción de los componentes de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción

Variosistores de chip de varias capas

Información básica

Lugar de origen: Shenzhen Guangdong China

Nombre de la marca: SOCAY

Certificación: REACH RoHS ISO

Número de modelo: Los datos de los datos de los Estados miembros deben estar disponibles para su uso.

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

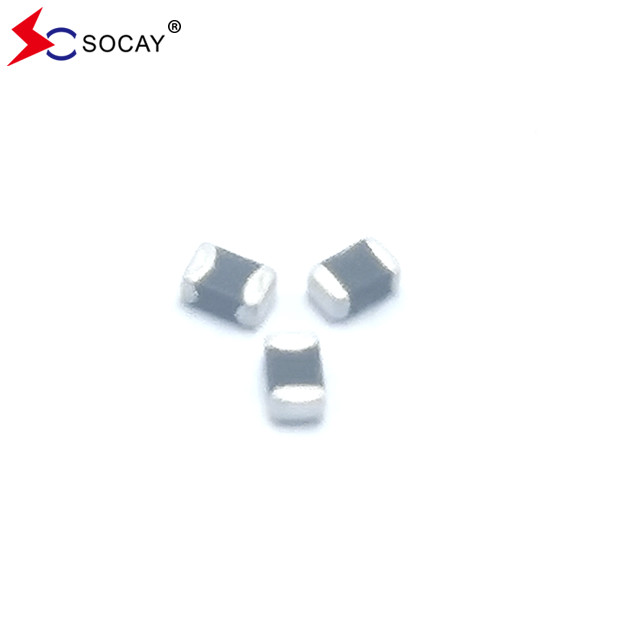

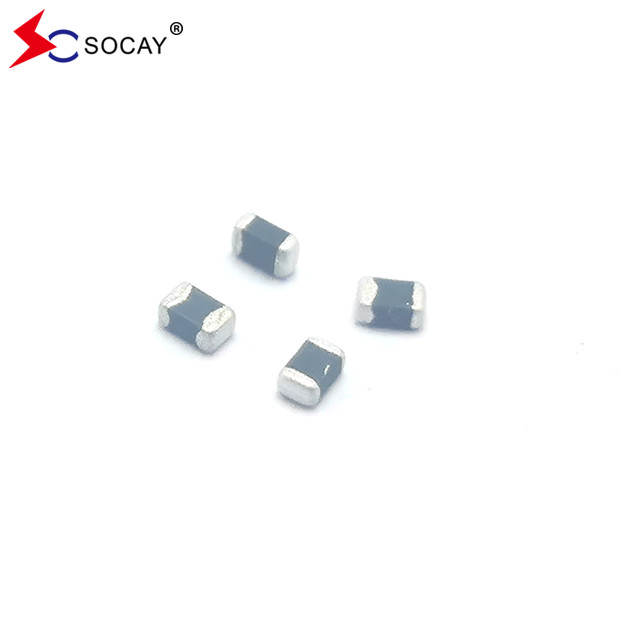

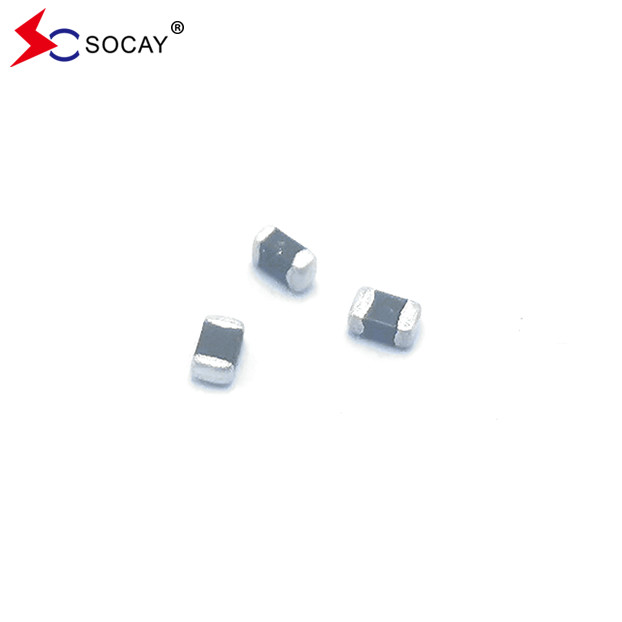

SMD 0805 Chip Varistor Multicapa SV0805N9R0G0A para la protección de circuitos integrados

Descripción de producto

SMD0805 Chip Varistor SV0805N9R0G0A Aplicado típicamente para proteger los circuitos integrados

El chip varistor DATASHEET:¿Por qué no lo haces?1.pdf

Descripción:
El chip Varistor SV0805N9R0G0A está basado en la tecnología de fabricación multicapa.incluidos los especificados en la norma IEC 61000-4-2 u otras normas utilizadas para el cumplimiento electromagnético (EMC)El SV0805N9R0G0A se aplica típicamente para proteger los circuitos integrados y otros componentes a nivel de la placa de circuito.

Características eléctricas del varistor del chip (25± 5°C):

El símbolo	El mínimo	Típico	El número máximo	Unidades
El VRMS	¿Qué quieres decir?	¿Qué quieres decir?	6	V.
VDC	¿Qué quieres decir?	¿Qué quieres decir?	9	V.
V.V.	10.8	¿Qué quieres decir?	16.2	V.
VC	¿Qué quieres decir?	¿Qué quieres decir?	35.6	V.
Es una imagen.	¿Qué quieres decir?	¿Qué quieres decir?	50	A. No
Wmax	¿Qué quieres decir?	¿Qué quieres decir?	0.2	J.

VRMS - Voltado de funcionamiento de CA máximo que el varistor puede mantener y que no exceda de 10μA de corriente de fuga.
VDC - Voltado de funcionamiento de corriente continua máximo que el varistor puede mantener y que no exceda de 10 μA de corriente de fuga.
VV - Tensión a través del dispositivo medida a 1mA de corriente continua.
Es equivalente a VB voltaje de ruptura.
VC - Corriente máxima de pico a través del varistor con forma de onda de 8/20μs y corriente de pulso de 2A.
Imax - Corriente máxima máxima que puede aplicarse con forma de onda de 8/20 μs sin fallo del dispositivo.
Wmax - Energía máxima que puede disiparse con la forma de onda de 10/1000μs sin fallo del dispositivo.

Características del varistor del chip:

Rectángulo, serie de tamaños para componentes de montaje de circuitos integrados híbridos o de circuitos impresos
Hay muchos materiales de salida de electrodos laterales, especialmente adecuados para la tecnología de montaje superficial para solderabilidad y resistencia al calor de soldadura de los requisitos estrictos
Respuesta rápida (< 1 ms)
Baja corriente de fuga, baja tensión de sujeción
Apto para la soldadura por reflujo, por oleaje y por mano con aire caliente

Las aplicaciones de los varistores de chips:

Aplicación para placa base, portátil, teléfono celular, PDA, dispositivo portátil, DSC, DV, escáner y caja de control...etc.
Adecuado para el botón de empuje, línea de alimentación y baja frecuencia de línea única de sobre tensión de protección.

Construcción y dimensiones del varistor de chip:
SMD 0805 Chip Varistor Multicapa SV0805N9R0G0A para la protección de circuitos integrados 0

La EIA de tamaño (EIAJ)	Duración (L)		Ancho (W)		Espesor (T)
	En pulgadas	Las demás partidas	En pulgadas	Las demás partidas	En pulgadas	Las demás partidas
0805 (2012): el proyecto de ley	0.079 ± 0.008	2.00±0.20	0.049 ± 0.008	1.25 ± 0.20	0.055 máximo	1.40 máximo

Soldadura IR con varistor de chip:

El calentamiento rápido, el calentamiento parcial o el enfriamiento rápido pueden causar fácilmente un defecto del componente.La soldadura IR tiene los mayores rendimientos debido a las velocidades de calentamiento controladas y los tiempos de soldadura líquida. Asegúrese de que el elemento no está sujeto a un gradiente térmico más pronunciado que 4 grados por segundo. 2 grados por segundo es el gradiente ideal.Precalentamiento a menos de 100 grados de la temperatura máxima de la soldadura es esencial para minimizar el choque térmico.

El chip Varistor EnvironLa mente&Pruebas de fiabilidad:

Características	Método de ensayo y descripción
Almacenamiento a alta temperatura	La muestra se someterá a 125 ± 2 °C durante 1000 ± 2 horas en un baño termostático sin carga y luego se conservará a temperatura ambiente y humedad durante 1 a 2 horas.La variación del voltaje del varistor deberá estar dentro del 10%.
Ciclo de temperatura	El ciclo de temperatura de la temperatura especificada se repetirá cinco veces y luego se conservará a temperatura ambiente y humedad durante una o dos horas.La variación del voltaje del varistor deberá estar dentro del 10% y se examinará el daño mecánico..	El paso	Temperatura	Periodo de tiempo
		1	-40 ± 3 °C	30 minutos ± 3
		2	Temperatura ambiente	1 ~ 2 horas
		3	125 ± 2 °C	30 minutos ± 3
		4	Temperatura ambiente	1 ~ 2 horas
Carga de alta temperatura	Después de haber aplicado continuamente la tensión máxima admisible a 85 °C durante 1000 horas, la muestra se conservará a temperatura ambiente y humedad durante una o más horas,la variación del voltaje del varistor deberá estar dentro del 10%.
Carga térmica húmeda/ Carga de humedad	La muestra debe someterse a un ambiente de 40°C,90 a 95% de Hg, aplicando el voltaje máximo permitido durante 1000 horas, y luego almacenarse a temperatura ambiente y humedad durante una o dos horas.La variación del voltaje del varistor deberá estar dentro del 10%.
Almacenamiento a baja temperatura	La muestra deberá someterse a -40 °C, sin carga, durante 1000 horas y luego almacenarse a temperatura ambiente durante una o dos horas.

Cantidad de productos en el paquete de cinta:

EIA de tamaño(En el caso de los Estados miembros

0805

En 2012

Cantidad de embalaje estándar (pcs/carrete)

4,000

El contenido de una caja:
0805 Serie: 6 carretes / caja interior

Etiquetado y marcado:
La etiqueta de papel se colocará en el lado visible del carrete y la información se mostrará como el lado derecho.

SMD 0805 Chip Varistor Multicapa SV0805N9R0G0A para la protección de circuitos integrados 1

etiqueta:
