Name: Protectores de la brecha de chispa SMD SPG 1000A 100M/50V SOCAY SCB-141N-SMD
Brand: SOCAY
SKU: SCB-141N-SMD
Rating: 4.7 (172 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Punto de trabajo: Protectores de chispas

Tamaño del paquete: El SMD

CONTRA: Se trata de una serie de medidas que se aplican a las empresas.

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Prueba de la vida de las sobretensiones: 10KV / 150A, > 200T

Resaltar:

Protectores de la brecha de chispa SPG

Protectores de la brecha de chispa SMD

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: SCB-141N-SMD

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

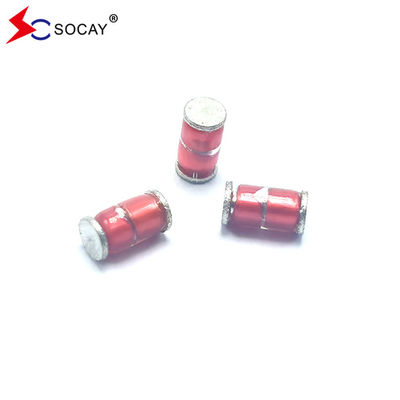

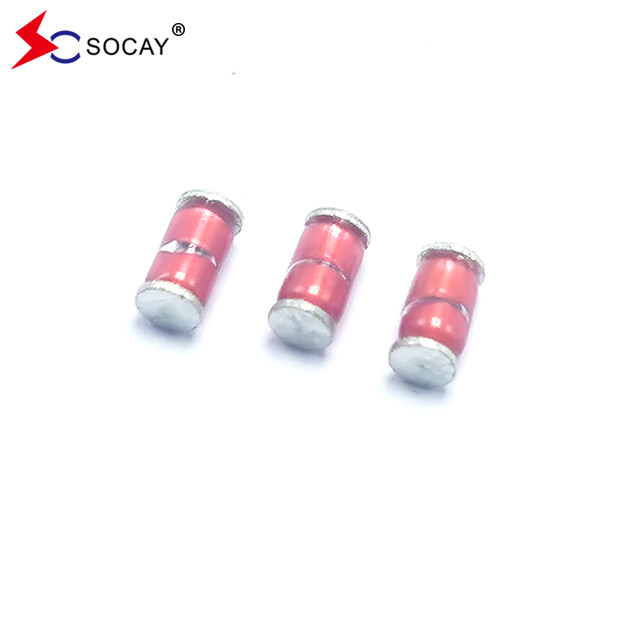

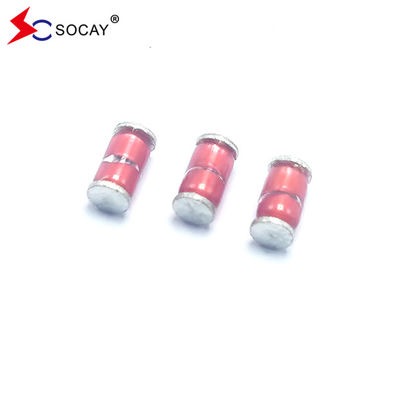

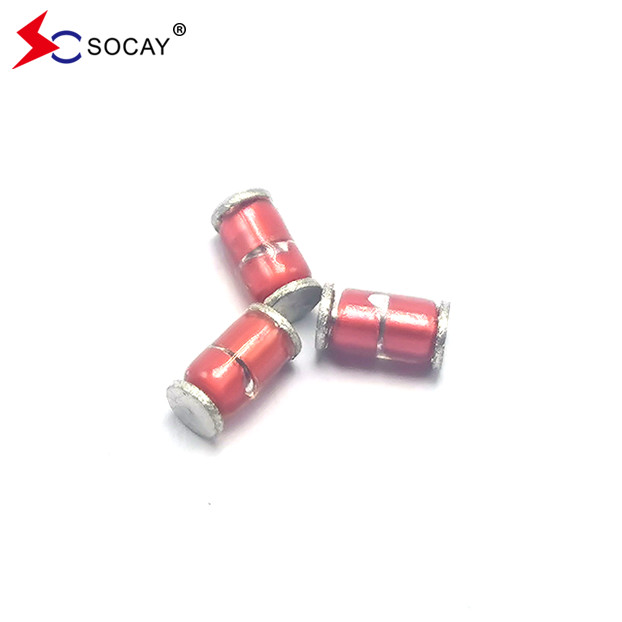

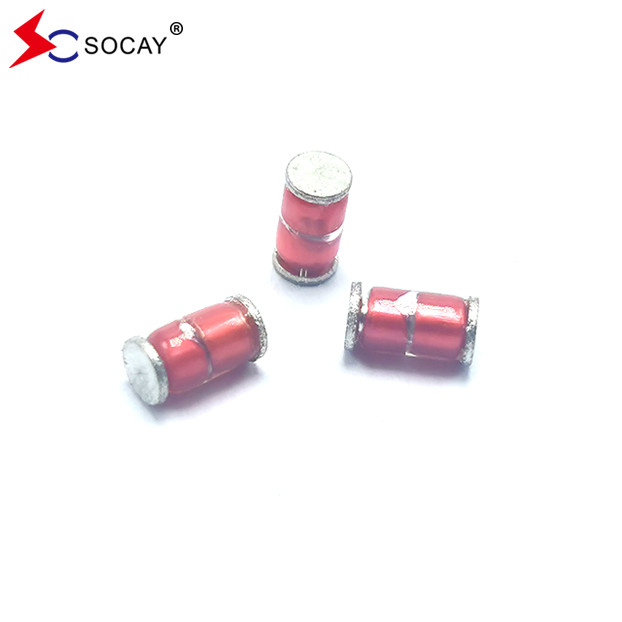

Protectores de la brecha de chispa SMD SPG 1000A 100M/50V SOCAY SCB-141N-SMD

Descripción de producto

Los dispositivos de protección de la brecha de chispa SMD de SOCAY SCB-141N-SMD (SPG) 1000A @8/20μS IR/DC 100M/50V

DATASHEET: el número de unidadSCB-SMD_v2204. ¿Qué está pasando?1.pdf

ParteNúmero	DC Parpadeo Válvula de tensión V (V)	El mínimo El aislamiento Resistencia IR (OHM) /DC	El número máximo Capacidad 1KHZ-6V máximo C (pF)	El aumentoC. Lasel alquiler Capacidad 8/20 μS	La vida de las oleadas Prueba
SCB-141N-SMD	140 ((98~182)	100M / 50V	1.0	Las demás:	10KV / 150A, > 200T
SCB-181N-SMD	180 ((126 ~ 234)	100M / 50V	1.0	Las demás:	10KV / 150A, > 200T
SCB-201M-SMD	200 ((160 ~ 240)	El valor de las emisiones de CO2	1.0	Las demás:	10KV / 150A, > 200T
SCB-301M-SMD, incluido el SCB-301M-SMD	300 ((240 ~ 360)	El valor de las emisiones de CO2	1.0	Las demás:	10KV / 150A, > 200T
SCB-401M-SMD	400 ((320 ~ 480)	100M / 250V	1.0	Las demás:	10KV / 150A, > 200T
SCB-501M-SMD, incluido el SCB-501M	500 ((400 ~ 600)	100M / 250V	1.0	Las demás:	10KV / 150A, > 200T

Protectores de la brecha de chispa SMD SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Método de selección /Nombre del modelo

1Para conocer el voltaje de funcionamiento del cliente, el producto, el puerto de aplicación, el nivel de protección.
2"Voltaje mínimo de ruptura de corriente continua > 1,2 veces el voltaje normal de funcionamiento de corriente continua.
3"Elegir el paquete, el tamaño y el caudal del dispositivo de acuerdo con el puerto de aplicación y el nivel de protección.

Aplicaciones:

Todo tipo de productos eléctricos, aisladores, inversores, equipo médico, convertidor 485, productos de comunicación, productos de seguridad.

Las partidas	Método de ensayo	Estándar
Voltado de encendido de corriente continua	Mide el voltaje de descarga inicial (Vs) aumentando gradualmente el voltaje de corriente continua aplicado. La corriente de ensayo es de 0,5 mA máximo. Y el voltaje de corriente continua aumenta dentro de 100V/s ((Vs<1000V) o 500V/s ((Vs≥1000V).	Tasa de cambio, dentro de ± 30% resistencia al aislamiento y capacidad, conforme a las especificaciones.
Resistencia al aislamiento	Mide la resistencia de aislamiento a través del terminal a voltaje regular, pero el voltaje de prueba no excede el voltaje de encendido de corriente continua.
Capacidad	Medir la capacitancia electrostática aplicando un voltaje inferior a 6 V (a 1 KHz) entre los terminales.
Vida estática	El condensador de 10KV con 1500pf se descarga a través de una resistencia de 2KΩ. 200 veces en un intervalo de 10 segundos.	△Vs/Vs ≤ 30% Las características de los demás artículos deberán cumplir el valor especificado.
Corriente de sobretensiones Capacidad	1.2/50μs y 8/20μs, 1000A, conectados eléctricamente con una resistencia (1 a 2 Ω), ±5 veces, cada intervalo de tiempo de 60 segundos. Posteriormente, se examinará visualmente la apariencia exterior.	No hay grietas ni fallas.
Resistencia al frío	Medición después de -40°C/1000 HRS y temperatura normal/2 HRS.	Las características se ajustan a la especificación nominal
Resistencia al calor	Medición después de 125°C /1000 HRS y temperatura normal/2 HRS.
Resistencia a la humedad	Medición después de la humedad 90~95°C ((45°C)) /1000 HRS y temperatura normal/2 HRS.
Ciclo de temperatura	10 veces repetición del ciclo -40°C /30 min →normal, temperatura/2 min →125°C/30 min, medición después de la temperatura/2 HRS normal.
Capacidad de soldadura	Aplicar flujo y sumergir en soldadura fundida a 230 ± 5 °C durante 3 segundos hasta el punto a 1,5 mm del cuerpo.	El alambre de plomo está cubierto uniformemente por soldadura
Calor de la soldadura	Medición después de sumergir el alambre de plomo hasta un punto de 1,5 mm desde el cuerpo en soldadura a 260 ± 5 °C durante 10 segundos	Conforme a las especificaciones nominales
La fuerza de tracción	Aplicar una carga de 0,5 kg durante 10 segundos	El plomo no se sacará para romperse.
Fuerza de flexión	Doble el alambre de plomo en un punto de 2 mm desde el cuerpo bajo una carga de 0,25 y vuelva a su punto original.	El plomo no se sacará para romperse.

Protectores de la brecha de chispa SMD SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1

Los principales productos de SOCAY incluyen una gama completa de tubos de descarga de gas cerámicos (GDT), diodos de supresión transitorios (diodos TVS), supresor ESD, supresores de sobretensiones tiristorales (TSS),Protectores contra chispas (SPG)Los termistores con coeficiente de temperatura negativo (NTC), las cuentas de chip, los diodos Schottky, los diodos Zener, etc.Desde el diseño del circuito hasta la prueba del producto (y proporcionar informes de prueba)Con una excelente calidad y servicio, SOCAY ha ganado elogios de los clientes y el respeto de la industria.
