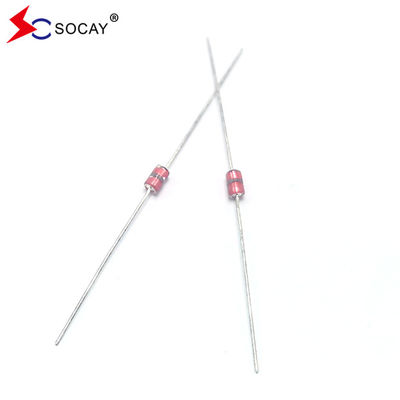

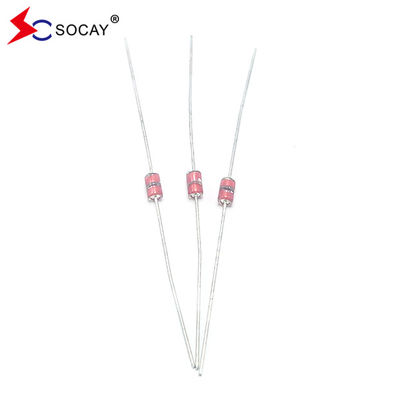

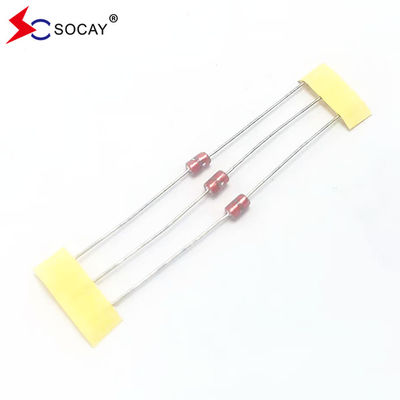

Tubo de descarga de vidrio de plomo axial SCB-141N Vs 140 ((119~221) V 1.0pF @ 8 / 20μS 1000A Adecuado para fuentes de alimentación
DATASHEET: el número de unidadSCB_v2204. ¿Qué está pasando?1.pdf
ParteNúmero |
DC Parpadeo Válvula de tensión V (V) |
El mínimo El aislamiento Resistencia IR (OHM) /DC |
El número máximo Capacidad 1KHZ-6V máximo C (pF) |
El aumentoC. Lasel alquiler Capacidad 8/20 μS |
La vida de las oleadas Prueba |
SCB-141N | 140 ((126~210) | 100M / 50V | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-181N | 180 ((126 ~ 234) | 100M / 50V | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-201M | 200 ((160 ~ 240) | El valor de las emisiones de CO2 | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-301M | 300 ((240 ~ 360) | El valor de las emisiones de CO2 | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-401M | 400 ((320 ~ 480) | 100M / 250V | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-501M | 500 ((400 ~ 600) | 100M / 250V | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-701M | 700 ((560 ~ 840) | 100M / 250V | 1.0 | Las demás: | 10KV / 150A, > 200T |
El SCB-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | Las demás: | 10KV / 150A, > 200T |
SCB-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | Las demás: | 10KV / 150A, > 200T |
El SCB-152M | 1500 ((1200~1800) | 100M / 500V | 1.0 | Las demás: | 10KV / 150A, > 200T |
Características:
u Corriente de fuga de aproximadamente cero antes del voltaje de sujeción u Menos descomposición en estado encendido/apagado. u Alta capacidad para resistir repetidos rayos. u Baja capacitancia del electrodo (≤ 1,0 pF) y aislamiento elevado (≥ 100 MΩ). U cumple con la normativa RoHS. u Simétrico bilateral. Insensible a la temperatura, la humedad y la ligereza. u Temperatura de trabajo: -45 °C ~ +125 °C u Temperatura de almacenamiento: -45°C ~ +125°C u Cumple con el nivel MSL 1, por J-STD-020 |
Aplicaciones:
u Fuentes de alimentación u Eliminación de las chispas del motor u Absorción de chispas por conmutación del relé u Protección del pulso de la línea de datos u Dispositivos electrónicos que requieren la conformidad UL497A y UL497B u Teléfono/fax/modem u Transmisores/receptores de señales de alta frecuencia u Antena de satélite u Amplificadores de radio u Sistemas de alarma u Tubos de rayos catódicos en monitores y televisores |
ParteNúmero | Código de color1 | Código de color2 | Código de color3 |
SCB-141N | Negro | Amarillo | - |
SCB-181N | Es gris. | - | - |
SCB-201M | El rojo | - | - |
SCB-301M | Naranja | - | - |
SCB-401M | Amarillo | - | - |
SCB-501M | El verde | - | - |
SCB-601M | El azul | - | - |
SCB-701M | Púrpura | - | - |
El SCB-102M | Negro | - | - |
SCB-122M | Negro | El rojo | El rojo |
El SCB-152M | Negro | El verde | El rojo |
Las partidas | Método de ensayo | Estándar |
Voltado de encendido de corriente continua | Mide el voltaje de descarga inicial (Vs) aumentando gradualmente el voltaje de corriente continua aplicado. La corriente de ensayo es de 0,5 mA máximo. Y el voltaje de corriente continua aumenta dentro de 100V/s ((Vs<1000V) o 500V/s ((Vs≥1000V). |
Tasa de cambio, dentro de ± 30% resistencia al aislamiento y capacidad, conforme a las especificaciones. |
Resistencia al aislamiento | Mide la resistencia de aislamiento a través del terminal a voltaje regular, pero el voltaje de prueba no excede el voltaje de encendido de corriente continua. | |
Capacidad | Medir la capacitancia electrostática aplicando un voltaje inferior a 6 V (a 1 KHz) entre los terminales. | |
Vida estática | El condensador de 10KV con 1500pf se descarga a través de una resistencia de 2KΩ. 200 veces en un intervalo de 10 segundos. |
△Vs/Vs ≤ 30% Las características de los demás artículos deberán cumplir el valor especificado. |
Corriente de sobretensiones Capacidad |
1.2/50μs y 8/20μs, 1000A, conectados eléctricamente con una resistencia (1 a 2 Ω), ±5 veces, cada intervalo de tiempo de 60 segundos. Posteriormente, se examinará visualmente la apariencia exterior. | No hay grietas ni fallas. |
Resistencia al frío | Medición después de -40°C/1000 HRS y temperatura normal/2 HRS. | Las características se ajustan a la especificación nominal |
Resistencia al calor | Medición después de 125°C /1000 HRS y temperatura normal/2 HRS. | |
Resistencia a la humedad | Medición después de la humedad 90~95°C ((45°C)) /1000 HRS y temperatura normal/2 HRS. | |
Ciclo de temperatura | 10 veces repetición del ciclo -40°C /30 min →normal, temperatura/2 min →125°C/30 min, medición después de la temperatura/2 HRS normal. | |
Capacidad de soldadura | Aplicar flujo y sumergir en soldadura fundida a 230 ± 5 °C durante 3 segundos hasta el punto a 1,5 mm del cuerpo. | El alambre de plomo está cubierto uniformemente por soldadura |
Calor de la soldadura | Medición después de sumergir el alambre de plomo hasta un punto de 1,5 mm desde el cuerpo en soldadura a 260 ± 5 °C durante 10 segundos | Conforme a las especificaciones nominales |
La fuerza de tracción | Aplicar una carga de 0,5 kg durante 10 segundos | El plomo no se sacará para romperse. |
Fuerza de flexión | Doble el alambre de plomo en un punto de 2 mm desde el cuerpo bajo una carga de 0,25 y vuelva a su punto original. |
