Name: 10V 200mW Zener SMD Diodo BZT52C10S Componentes electrónicos
Brand: SOCAY
SKU: BZT52C10S
Rating: 4.9 (107 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

BZT52C10S Nombre: Diodo Zener

Tipo de paquete BZT52C10S: SOD-323

BZT52C10S Disposición de energía: 200mw

Los requisitos de seguridad de los equipos de seguridad deberán cumplirse en todos los casos.: 10 V

VZ (min.): 9.5V

VZ (máximo): 10.5V

Se aplicarán las siguientes medidas:: 15Ω

TIC: 5 mA

Resaltar:

Diodo SMD Zener de 200 mW

Diodo SMD Zener de 10 V

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: BZT52C10S

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

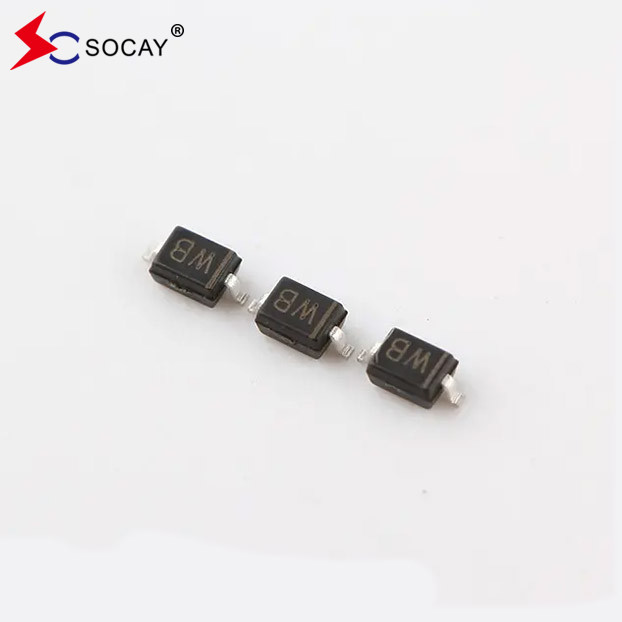

10V 200mW Zener SMD Diodo BZT52C10S Componentes electrónicos

Descripción de producto

Diodo Zener BZT52C10S 10V 200mW Componentes electrónicos en stock Diodo SMD

El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.¿Qué es lo que está pasando?1.pdf

Características del diodo SMD:

Control de tensión constante
Tiene un amplio rango de selección de voltaje: de 2,4V a 75V
Paquete SMD delgado: SOD-323
Conformidad con RoHS / EMC verde
Finalización de plomo de estaño mate (Sn)

Diodo SMD BZT52C10S Máximo absoluto. Nombres (TA=25°C):

Parámetro de diodo SMD	El símbolo	Valor del diodo SMD	Unidades
Disposición de energía del diodo SMD (nota 1)	P_D	200	MW
Temperatura de la unión del diodo SMD	T._J.	150	°C
Temperatura de almacenamiento del diodo SMD	T._{Sector de la salud}	-55 a +150	°C
Corriente máxima del regulador	Yo..._ZM	P_D/ V_Z.	- ¿Qué es?

Nota 1: Dispositivo montado en un PCB cerámico: 7,6 mm x 9,4 mm x 0,87 mm con una superficie de 25 mm2.

Características eléctricas del diodo SMD (TA=25°C):

Diodo SMD Número de la parte	Diodo SMD El rango de tensión de Zener (nota 2)			Diodo SMD Impedancia máxima de Zener (nota 3)				Corriente máxima de fuga del diodo SMD (nota 2)
	Diodo SMD V_Z.@ Yo_ZT			Diodo SMD Z._ZT@ Yo_ZT		Z._ZK@ Yo_ZK		Yo..._R@ V_R
	No. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
Los datos de los datos de los Estados miembros deben estar disponibles en el sitio web del organismo notificado.	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
Las condiciones de los vehículos de transporte de mercancías no se aplican a los vehículos de transporte.	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
Las condiciones de los vehículos de transporte de mercancías no se aplican a los vehículos de transporte.	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
Las condiciones de los vehículos de transporte de mercancías no se aplican.	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud.	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
Las condiciones de los productos de la categoría 2 se establecen en el anexo I del presente Reglamento.	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
Las condiciones de los vehículos de transporte de mercancías no se aplican.	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
El sistema de seguridad de los vehículos de transporte aéreo	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
Las condiciones de los vehículos de transporte de mercancías no se aplican.	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Nota 2: Pulso de ensayo de corta duración utilizado para minimizar el efecto de autocalentamiento. Nota 3: f=1 kHZ.

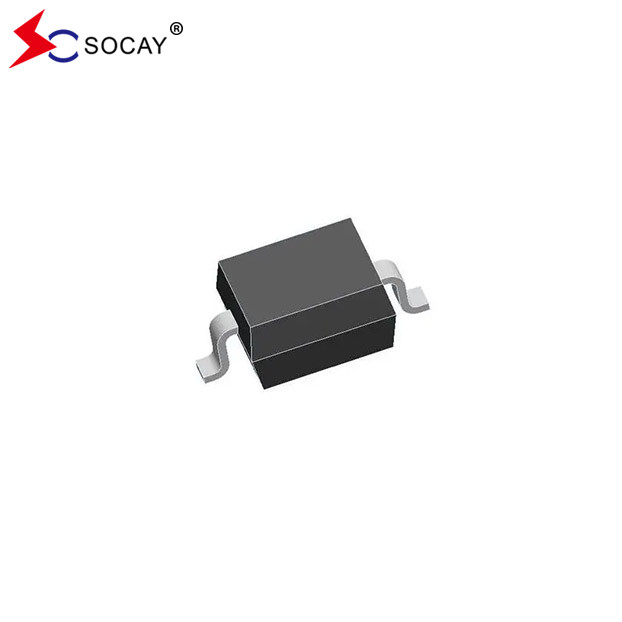

Imagen del circuito de diodo SMD SOD-323:

10V 200mW Zener SMD Diodo BZT52C10S Componentes electrónicos 0

Diodo SOD-323 SMD Conto y dimensiones:

Diodo SMD SOD-323 Cantidad:

Número de la parte	Paquete	Transporte marítimo
El número de unidades de producción es el siguiente:	El SOD-323	Cintas y carretes 3000 PCS / 7 ′′ carretes
