Name: Componente electrónico de disipación de energía de 350 mW BZT52C27 Diodo Zener 27V
Brand: SOCAY
SKU: BZT52C27
Rating: 4.5 (102 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del producto: Diodo Zener

Tipo de embalaje del diodo Zener: SOD-123

Disposición de energía del diodo Zener: 350mW

La tensión de Zener (Nom.): 27V

Válvula de tensión de Zener (min.): 25.65V

La tensión de Zener (máx.): 28.35V

ZZK: 300Ω

IZK: 0.5mA

Resaltar:

Componente electrónico 27V

Componente electrónico 350 mW

Componente de diodo Zener 27V

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: BZT52C27

Documento: Manual del producto PDF

Pago y Envío Términos

Galería

Componente electrónico de disipación de energía de 350 mW BZT52C27 Diodo Zener 27V

Descripción de producto

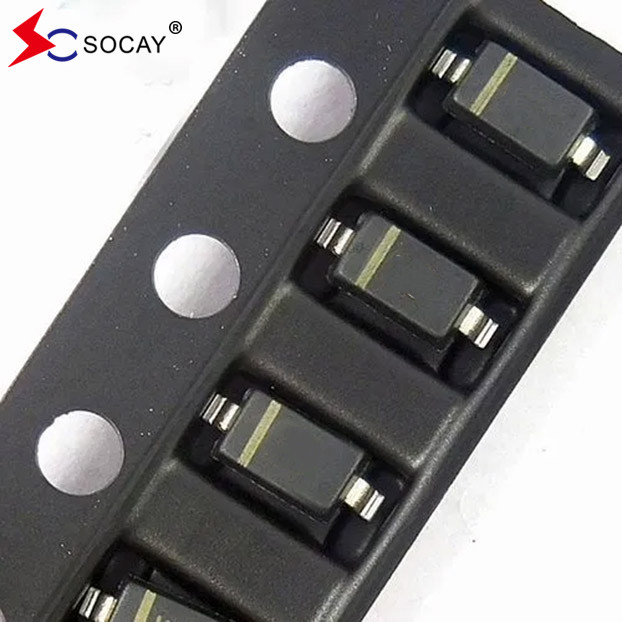

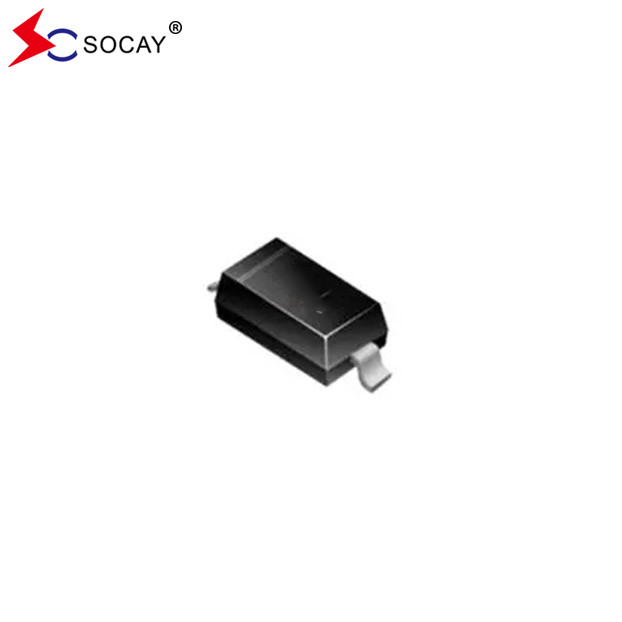

SOCAY 27V 350mW BZT52C27 SOD-123 Paquete SMD Diodo Zener

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.En el caso de los vehículos de la categoría A, el número de vehículos de la categoría B será el siguiente:1.pdf

Características del diodo Zener:

Construcción de matrices planas
Disposición de energía de 350 mW
Voltajes de Zener de 2,4 a 75 V
Ideal para procesos de ensamblaje automatizados
Sin plomo, de conformidad con la Directiva RoHS de la UE 2.0
Compuesto de moldeo verde según la norma IEC 61249

- ¿ Qué?

Diodo de Zener fecha mecánica:

Caso: SOD-123, plástico moldeado
Las terminales: soldables según MIL-STD-750, método 2026
Polaridad: Véase el diagrama de abajo
Aproximadamente peso: 0,0004 onzas, 0,01 gramos

Las capacidades máximas del diodo de Zener (T)_{A. No}= 25°C, salvo que se especifique lo contrario):

Parámetro del diodo de Zener	El símbolo	Valor	Unidades
Disposición de energía del diodo de Zener (nota 1)	PD	350	MW
Resistencia térmica desde el cruce hasta el ambiente	RθJA	357	°C/W
Temperatura de unión del diodo de Zener	TJ, el Sr.	150	°C
Diodo de almacenamiento de ZenerTemperatura	TSTG	-55 a +150	°C
Nota1: Dispositivo montado en PCB cerámico: 7,6 mm x 9,4 mm x 0,87 mm con áreas de 25 mm2.

Características eléctricas del diodo de Zener (TA=25°C):

Número de la parte	El rango de tensión de Zener (nota 2)			Impedancia máxima de Zener (nota 3)				El número máximo Corriente de fuga (nota 2)
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	No. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
Las condiciones de los vehículos de transporte de mercancías:	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
Las condiciones de los vehículos de transporte de mercancías no se aplican a los vehículos de transporte.	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
Las condiciones de los vehículos de transporte de mercancías:	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
Las condiciones de los productos de la categoría 2 se especifican en el anexo II.	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
El número de unidades de producción es el siguiente:	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
El objetivo de las medidas de seguridad es:	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Nota 2: Pulso de ensayo de corta duración utilizado para minimizar el efecto de autocalentamiento. Nota 3: f=1 kHZ.

Diagrama del circuito del diodo de Zener del paquete SOD-123:

Componente electrónico de disipación de energía de 350 mW BZT52C27 Diodo Zener 27V 0

Clasificación del diodo de Zener y curvas características:

Figo1.Curva de reducción de potencia

Figura 2. Capacidad típica de las uniones

Figo3. Desglose típico de Zener

Figo4. Desglose típico de Zener

Figo5. Desglose típico de Zener

El SOD-123Paquete Conjunto del diodo Zener (Dimensiones en pulgadas y en milímetros):

Componente electrónico de disipación de energía de 350 mW BZT52C27 Diodo Zener 27V 6

Información sobre el pedido del diodo Zener SOD-123 en el paquete:

Número de pieza del diodo Zener	Paquete de componentes	Cantidad	Opción de embalaje
Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente.	El SOD-123	10 000 piezas	por bobina de plástico de 13 pulgadas
Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente.	El SOD-123	3 000 ejemplares	por bobina de plástico de 7 pulgadas

Componente electrónico de disipación de energía de 350 mW BZT52C27 Diodo Zener 27V 7
