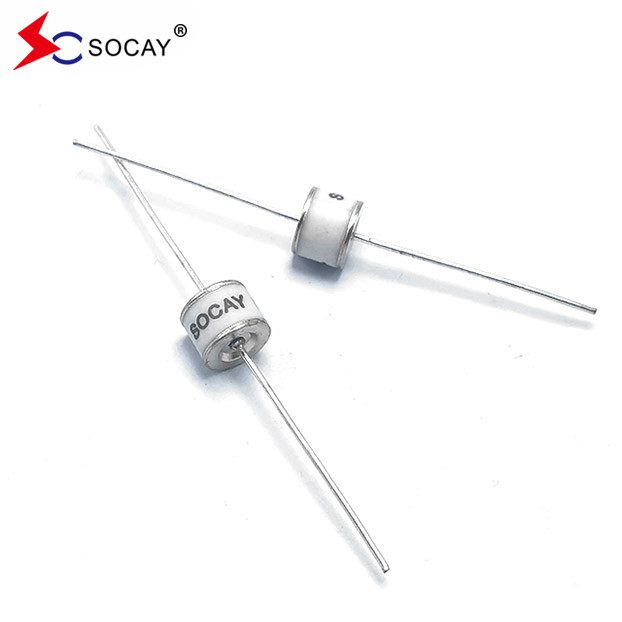

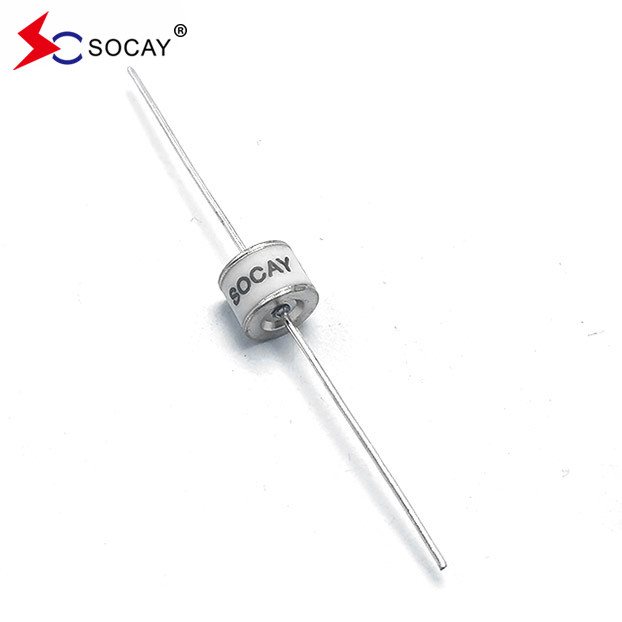

Los componentes clásicos de los tubos cerámicos GDT con plomo axial de 800V SC2E8-800ML

Los componentes clásicos de los tubos cerámicos GDT con plomo axial de 800V SC2E8-800ML

DATASHEET: el número de unidad¿Qué es esto?1.pdf

Circuito típico de aplicación del tubo de descarga de gas (GDT)
Los tubos de descarga de gas cerámicos (GDT) se utilizan ampliamente en líneas de comunicación y protección de líneas eléctricas de productos electrónicos como comunicaciones, seguridad e industria.Cuando se utilice en la protección de líneas eléctricas, los tubos de descarga de gas cerámicos (GDT) deben
Aplicado en serie con MOV o TVS, como se muestra en la Figura 2. La Figura 3 muestra la protección de la interfaz RJ45, la Figura 4 y la Figura 5 muestran la interfaz RS485 y BNC, respectivamente.
Esquema de protección de interfaz de dos niveles, el primer nivel utiliza un tubo de descarga de gas cerámico.













Principales características del tubo de descarga de gas
>Voltaje de ruptura de corriente continua: 70~7500 V
>Corrente de descarga de impacto (8/20 μs): máximo 100 kA
>Corrente de descarga de impacto (10/350 μs): máximo 100 kA
>Corrente de descarga de frecuencia de potencia (1 s): máximo 20 A
>Corrente de descarga de frecuencia de potencia (0,2 s): máximo 300 A
>Voltaje de arco: 10~35 V
>Resistencia de aislamiento: mínimo 1 GΩ
>Capacidad: 0,2 pF como mínimo




Características del tubo de descarga de gas cerámico (GDT)
> La capacidad de unión es baja, la capacidad de unión de la mayoría de los productos de serie no excede de 2 pF, y la capacidad de unión de los productos de flujo extragrande es de decenas a decenas de picofarads;
> Gran caudal, nuestra unidad única de tubo de descarga de gas cerámico (GDT) tiene un rango de caudal de 8/20μs de 500A a 100kA;
> Alta resistencia al aislamiento, generalmente superior a 1GΩ, no fácil de envejecer y de alta fiabilidad;
> el rango de voltaje de ruptura de corriente continua es de 75V~6000V, el rango de voltaje de ruptura de pulso es de 600V~7800V;
> Varios paquetes, incluidos los dispositivos SMD y los dispositivos plug-in, los dispositivos de dos terminales y los dispositivos de tres terminales, para satisfacer las diferentes necesidades de aplicación;
> Fácil de instalar
