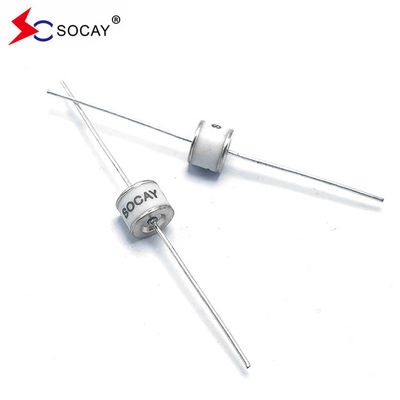

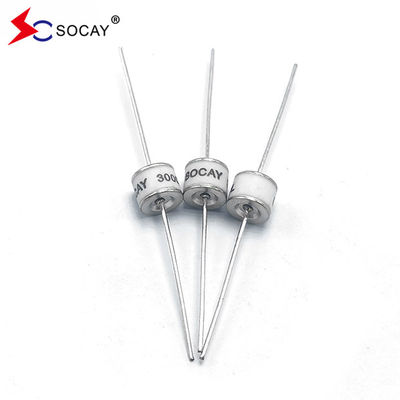

Sistema de detección de rayos por conducto axial de descarga de gas cerámico de plomo 600V SC2E8-600ML Componente electrónico GDT

Parador de rayos Tubo de descarga de gas cerámico con plomo axial 600V SC2E8-600ML Componente electrónico GDT

DATASHEET: el número de unidad¿Qué es esto?1.pdf

Principio de funcionamiento del tubo de descarga de gas cerámico
Los tubos de descarga de gas cerámicos están sellados con cerámica y están compuestos por dos o más electrodos metálicos con huecos en el interior, llenos de gases inertes argón y neón.están conectados en paralelo en el circuitoCuando el dispositivo no funciona, la resistencia es muy alta y la capacitancia equivalente es baja.Cuando hay un pulso anormal, la resistencia interna cae al instante después de alcanzar el valor de voltaje de funcionamiento, y la corriente se libera.Volverá automáticamente al estado de alta resistencia y el circuito funcionará normalmente.

Ventajas de los tubos de descarga de gas de cerámica:

1Antes de la avería (conducción), es equivalente a un circuito abierto, con una gran resistencia y ninguna corriente de fuga o muy pequeña;

2Después de una avería (conducción), es equivalente a un cortocircuito, que puede pasar una gran corriente con una caída de voltaje muy pequeña;

3La capacidad de la corriente de pulso (corriente de pico) es muy grande; 2,5 kA~100 kA;

4Tiene características de simetría bidireccional.

5El valor de la capacitancia es muy pequeño, menos de 3 pF.

Desventajas de los tubos de descarga de gas de cerámica:

1Como la ionización de gas requiere una cierta cantidad de tiempo, la velocidad de respuesta es lenta.Antes de encenderlo, se producirá una fuga de pulsos agudos con amplitudes más grandes y no tienen efecto protector;

2La tensión de ruptura tiene una baja consistencia y una gran dispersión, generalmente ± 20%.

3El voltaje de ruptura tiene sólo unos pocos valores específicos;

Selección de los tubos de descarga de gas de cerámica:

1En el caso de los impulsos rápidos, la ionización del gas del tubo de descarga de gas cerámico tarda un cierto tiempo (generalmente entre 0,2 y 0,3 μs, el más rápido es de aproximadamente 0,1 μs),Así que un pulso agudo con una amplitud más alta se filtrará a la parte posterior irPara suprimir este pulso agudo, existen varios métodos: a. Conectar un condensador o varistor en paralelo al tubo de descarga; b.Conectar un inductor en serie después del tubo de descarga o dejar una línea de transmisión de longitud adecuada para atenuar el pulso agudo a un valor inferior. nivel; c. Adopte un circuito de protección de dos niveles, con el tubo de descarga como primer nivel y el tubo TVS o el protector de sobrevoltaje de semiconductores como segundo nivel.Los dos niveles están aislados por resistencias, inductores o fusibles de auto-restauración.

2. Selección del voltaje de ruptura de corriente continua Vsdc: el valor mínimo del voltaje de ruptura de corriente continua Vsdc debe ser superior a 1,2 veces el voltaje máximo de la fuente de alimentación o el voltaje de señal más alto posible.

3. Selección de corriente de descarga por impulso: La selección debe basarse en la corriente de sobretensiones máxima que pueda aparecer en la línea o en la corriente de sobretensiones máxima que necesite protección.La corriente de descarga por impulso del tubo de descarga se calculará de acuerdo con la corriente de descarga por impulso nominal (o la mitad de la corriente de descarga por impulso único).

4Por lo general, los tubos de descarga de gas cerámicos no se utilizan en paralelo debido al gran error en el voltaje de ruptura.

5- Problemas de corriente: Para garantizar que el tubo de descarga pueda apagar normalmente el arco después de la ruptura del impacto,en lugares donde es probable que se produzca corriente posterior (como en circuitos activos), un varistor o un fusible de auto-restauración se pueden conectar en serie al tubo de descarga.

Aplicación

Fuente de alimentación industrial, fuente de alimentación de comunicación, fuente de alimentación de inversor, fuente de alimentación UPS ininterrumpida, fuente de alimentación regulada, fuente de alimentación de conducción, fuente de alimentación de conmutación, módulo de alimentación,aislante, inversor, equipo médico,
