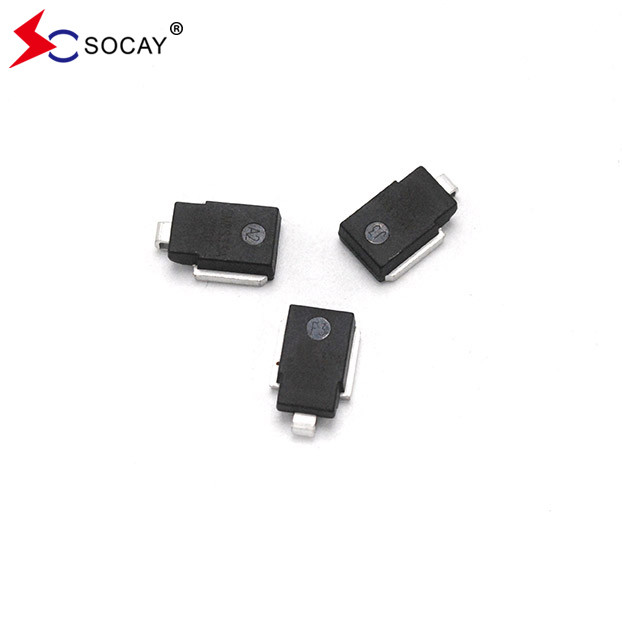

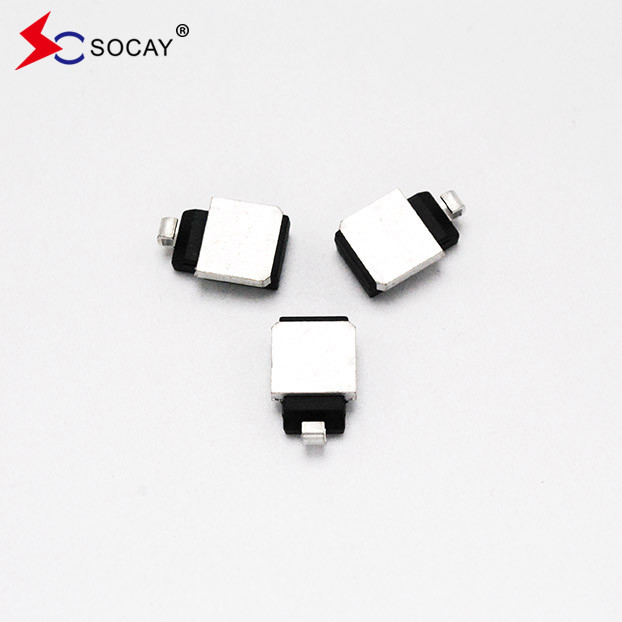

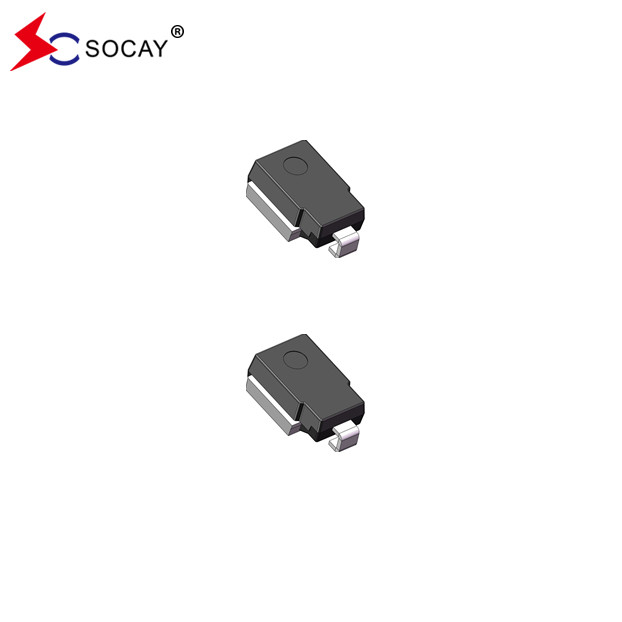

Componentes de protección de circuitos compatibles con RoHS SM8S20CAG Diodo SMD TVS montado en superficie

Componentes de protección de circuitos compatibles con RoHS SM8S20CAG Diodo SMD TVS montado en superficie

DATASHEET: el número de unidadLa serie de SM8SXXG_v2309.1.pdf

Descripción:

La serie SM8S está diseñada específicamente para proteger los equipos electrónicos sensibles de las transiciones de voltaje inducidas por rayos y otros eventos de voltaje transitorios.

Características:

Parámetros eléctricos del producto:
1. Potencia: 6600W
2Voltado de trabajo: 10,0-43,0 V
3. Corriente: 388-95.1A
4. Proporcionar polaridad de una o dos direcciones
5Baja caída de voltaje hacia adelante y baja corriente de fuga
6Capacidad de alta oleada.
7Optimización del diseño de la pasivación de las uniones
8. TJ = 175°C, adecuado para exigencias de alta fiabilidad y automotrices
9. Cumplir con las especificaciones ISO7637-2 de sobretensiones (cambio de las condiciones de ensayo)
10. Cumplir con el nivel 1 de la LMS, de acuerdo con la J-STD-020, el valor máximo del pico LF es de 245°C
11. Cumplir con los requisitos AEC-Q101


Aplicación:

Protección automotriz.

Aplicaciones típicas de los diodos TVS de la serie SM8S para automóviles:
1La adición de diodos TVS a las líneas de señal y de alimentación puede evitar que los microprocesadores o microcontroladores funcionen mal debido a sobretensiones instantáneas, como los efectos de descarga electrostática,Las corrientes de corriente alterna y el ruido de la fuente de alimentación de interrupción.
2El efecto de descarga electrostática puede liberar pulsos de más de 10.000 V y 60 A, y puede durar 10 ms; mientras que los dispositivos TTL ordinarios se dañarán cuando se encuentren con pulsos de 10 V de más de 30 ms.Los diodos TVS pueden absorber eficazmente los pulsos que pueden causar daños al dispositivo y eliminar las interferencias causadas por el cambio entre buses.
3La colocación del tubo TVS entre la línea de señal y la tierra puede evitar que el bus de datos y control se vea afectado por ruido innecesario.

Los principales productos de SOCAYincluye una gama completa de tubos de descarga de gas cerámicos (GDT), diodos de supresión transitorios (diodos TVS), supresor ESD, supresores de sobretensiones tiristorales (TSS), protectores de intervalo de chispas (SPG), varistores (MOV),Variosores de chip (MLV), fusibles PTC reestablecibles, termistores de coeficiente de temperatura negativa (termistores NTC), chip bead, diodos de Schottky, diodo de Zener, etc. Desde el diseño del circuito hasta la prueba del producto (y proporcionar informes de prueba),Con una excelente calidad y servicio, SOCAY ha ganado elogios de los clientes y el respeto de la industria.
