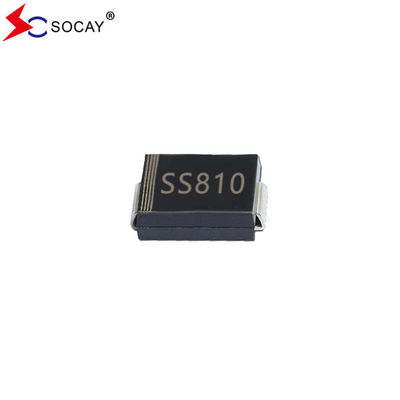

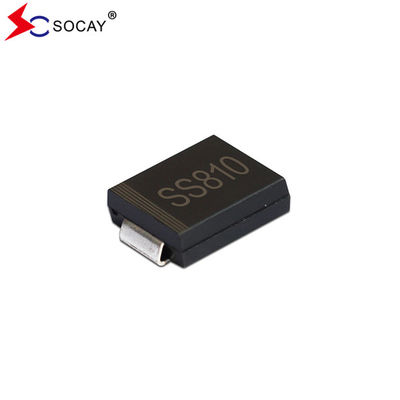

Name: 100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package
Brand: SOCAY
SKU: Se trata de las siguientes:
Rating: 4.9 (122 reviews)

100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package

3 000 unidades

MOQ

negotiable

Precio

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

nombre componente: Diodo de barrera de Schottky

Paquete componente: Se aplicará el método de clasificación de los productos.

Max. VRRM: Las demás:

Componente máximo. VRMS: 70V

Producto máximo. VDC: Las demás:

El número de unidad es el número de unidad.: 8A

VF en 8A: 0.8V

Las condiciones de las pruebas de ensayo: 50 μA

Resaltar:

Se trata de las siguientes:

Diodo de barrera de Schottky montado en la superficie

Diodo de barrera de Schottky SS810C

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: Se trata de las siguientes:

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package

Descripción de producto

100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package

Diodo de barrera de Schottky SS810C Hoja de datos:El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.1.pdf

Las características del diodo de barrera SS810C de Schottky son las siguientes:

Diodo de barrera de Schottky SS810C El paquete de plástico es UL94V-0.
Para las aplicaciones de montaje de paquetes de superficie es con el fin de optimizar el espacio de la placa.
SS810C tiene baja pérdida de energía, alta eficiencia.
SS810C Compuesto de moldeo verde según la norma IEC 61249.
Este componente tiene una alta capacidad de oleaje.
El diodo de barrera Schottky, libre de plomo, cumple con la norma RoHS 2 de la UE.0.

Los datos mecánicos del diodo de barrera Schottky SS810C:

Diodo de barrera de Schottky SS810C caja: JEDEC DO-214AB plástico moldeado.
Sus terminales: soldados, soldables según MIL-STD-750, Método 2026.
Diodo de barrera de Schottky SS810C Polaridad: la banda de color denota el extremo del cátodo.
Su embalaje estándar: cinta de 16 mm (EIA-481).
Diodo de barrera Schottky SS810C Aproximadamente peso: 0,0082 onzas, 0,2325 gramos.

M.A. Las calificacionesy Características eléctricas del diodo de barrera Schottky SS810C:

SS810C Calificaciones a temperatura ambiente de 25 °C, salvo especificación en contrario. Carga resistiva o inductiva.
Parámetro SS810C		El símbolo	Se trata de las siguientes:	Unidad SS810C
Diodo de barrera de Schottky Máximo. Voltado inverso máximo recurrente		El VRRM	100	V.
Diodo de barrera de Schottky Tensión máxima RMS		El VRMS	70	V.
Diodo de barrera de Schottky Max. VDC		VDC	100	V.
Diodo de barrera de Schottky Corriente media máxima hacia adelante		IF ((AV)	8	A. No
Corriente de oleaje de punta hacia adelante: 8.3 ms de media onda sinusoidal única superpuesta a la carga nominal		El IFSM	150	A. No
SS810C Tensión máxima hacia adelante a 8A		VF	0.8	V.
Cantidad máxima de corriente inversa de CC a tensión de bloqueo de CC nominal		IR	50	MPa
Diodo de barrera de Schottky Resistencia térmica típica	(Nota 1)	RθJL	15	°C/W
	(Nota 2)	RθJA	110
SS810C Intervalo de temperatura de las uniones de funcionamiento y de almacenamiento		TJ, TSTG	-55 a +150	°C
Notas: 1. Montado en un PCB FR4, de cobre de una sola cara, con una superficie de 100 cm2 de almohadilla de cobre. 2Montado en un PCB FR4, de cobre de un solo lado, mini pad.

Diodo de barrera de Schottky SS810C:

Figura 1 Curva de desaceleración de la temperatura de funcionamiento del diodo de barrera de Schottky SS810C:

100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package 0

Figura 2 Características típicas de las operaciones a largo plazo

100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package 1

Diodo de barrera de Schottky SS810C SMC/DO-214AB Esquema del paquete (Unidad: pulgadas (mm))

100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package 2

Información del envase:

Número de la parte	Paquete de componentes	Cantidad	Opción de embalaje
Se trata de las siguientes:	Se aplicará el método de clasificación de los productos.	3 000 ejemplares	por bobina de plástico de 13 pulgadas
		800 ejemplares	por bobina de plástico de 7 pulgadas

100VRRM Diodo de barrera de superficie montado por Schottky SS810C 70VRMS Voltage SMC Package 3
