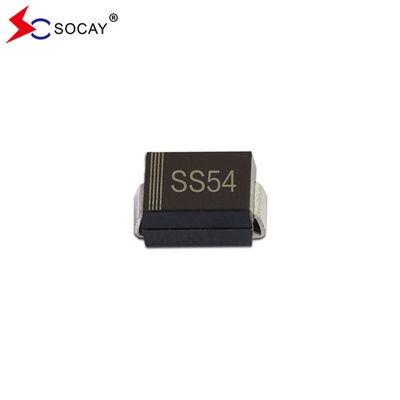

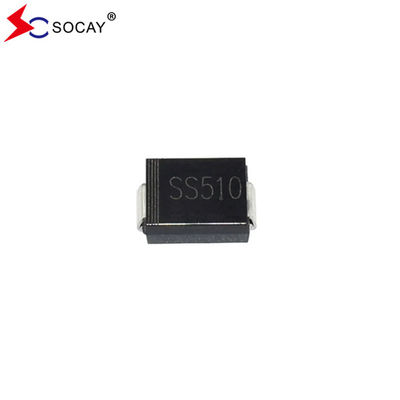

Name: VRRM 40V SS54B SS510B 100VRRM Rectificadores de barrera de Schottky 0,55V Voltagem hacia adelante
Brand: SOCAY
SKU: Sección 5
Rating: 4.6 (150 reviews)

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barrera de Schottky 0,55V Voltagem hacia adelante

3 000 unidades

MOQ

negotiable

Precio

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre de los rectificadores: Rectificadores de barrera de Schottky

Paquete de rectificadores: DO-214AA/SMB

Rectificadores máx. VRRM: 40 V

Máximo VRMS: 28 V

Componente máximo. VDC: 40 V

VF en 5A: 0.55V

IR a 25 °C: 1.0mA

IR a 100 °C: 50mA

Resaltar:

Sección 5

Se aplicarán los siguientes requisitos:

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: Sección 5

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barrera de Schottky 0,55V Voltagem hacia adelante

Descripción de producto

VRRM 40V SS54B Rectificadores de barrera Schottky 0,55V Diodo Schottky de voltaje hacia adelante

Rectificadores de barrera de Schottky Fichilla de datos:El objetivo de las medidas es reducir el riesgo de incidencia de la enfermedad.1.pdf

Las características del VRRM 40V SS54B de Schottky:

Conexión de silicio metálico, conducción mayoritaria del portador
Para aplicaciones montadas en superficie
Baja pérdida de energía, alta eficiencia
Capacidad de alta corriente de corriente de avance
SS54B es para su uso en aplicaciones de bajo voltaje, inversores de alta frecuencia, ruedas libres y protección de polaridad

Los datos mecánicos de VRRM 40V SS54B Schottky son los siguientes:

En el caso SS54B: SMB
Las terminales: soldables según MIL-STD-750, método 2026
Aproximadamente, peso: 0,1 g / 0,0034 oz.

Características eléctricas y térmicas de los rectificadores de barrera de Schottky SS52B:

Parámetro		El símbolo	Sección 52B	Sección 5	Sección 5	Sección 5	Se trata de las siguientes:	Se trata de las siguientes:	Se aplicará el procedimiento siguiente:	Se trata de las siguientes:	Unidad
Valor máximo de VRRM		El VRRM	20	40	60	80	100	120	150	200	V.
Rectificadores de barrera de Schottky Máxima tensión RMS		El VRMS	14	28	42	56	70	84	105	140	V.
Máximo de tensión de bloqueo de CC		VDC	20	40	60	80	100	120	150	200	V.
Corriente media hacia adelante		IF ((AV)	5.0								A. No
Corriente de oleaje de punta hacia adelante,8.3 ms Una sola media onda senoidal superpuesta en la carga nominal (método JEDEC)		El IFSM	100								A. No
Rectificadores de barrera de Schottky Max VF a 5 A		VF	0.55		0.70		0.85				V.
IR máximo a voltaje inverso de corriente continua nominal	Ta=25°C	IR	1.0 50		0.3 25						- ¿Qué es?
	Ta=100°C
Capacidad de enlace de tipo (1)		Cj	500		300						pF
Tipo de resistencia térmica (2)		RθJA	50								°C/W
Rango de temperatura de las uniones de funcionamiento		TJ, el Sr.	-55 a +150								°C
Rango de temperatura de almacenamiento		TSTG	-55 a +150								°C
Las notas:1.Medido a 1MHz y aplicado un voltaje inverso de 4 V DC. 2. PCB montado con 2,0 "x 2,0" (5 x 5 cm) áreas de almohadilla de cobre.

Rectificadores de barrera de Schottky SS52B Curvas de clasificación y características:

Figura 1. SS52B Curva de descenso de corriente hacia adelante:

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barrera de Schottky 0,55V Voltagem hacia adelante 0

Figura 2. SS52B TipicoEn el reverso CaracterísticasS: el

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barrera de Schottky 0,55V Voltagem hacia adelante 1

Los rectificadores de barrera de Schottky SS52B SMB Las dimensiones del paquete:

Envase montado en superficie de plástico; 2 cables

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barrera de Schottky 0,55V Voltagem hacia adelante 2

El símbolo	En el caso de los		mil
	- ¿Qué es eso?	Es el máximo.	- ¿Qué es eso?	Es el máximo.
A. No	2.13	2.46	84	97
¿ Qué es?	4.06	4.70	160	185
D	3.3	3.94	130	155
E1	5.08	5.59	200	220
A1	0.05	0.20	2.0	7.9
- ¿ Qué?	0.8	1.5	32	59
C. Las	0.152	0.305	6	12
b	1.9	2.2	75	87

Información del envase:

Número de la parte	Paquete de componentes	Cantidad
Se trata de un sistema de control de las emisiones de gases de escape.	PYME	3 000 ejemplares

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barrera de Schottky 0,55V Voltagem hacia adelante 3
