Inicio /Productos/Diodos de TVS/Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie

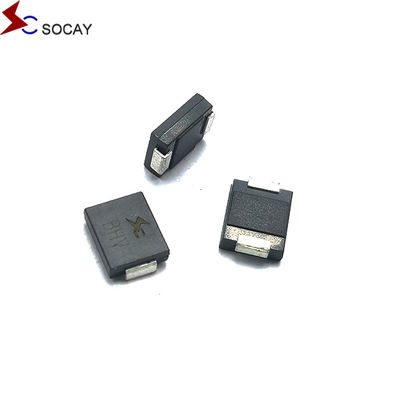

Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie

500 piezas
MOQ
negotiable
Precio
Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
8.0SMDJ22CA Palabras clave: Diodos de TVS
8.0SMDJ22CA Vrwm: 22V
8.0SMDJ22CA Vbr@It (Min.): 22.20V
8.0SMDJ22CA Vbr@It (máximo): 24.50V
8.0SMDJ22CA Es: 1 mA
8.0SMDJ22CA Vc@Ipp: 32,4 V
8.0SMDJ22CA Ipp: 249.38A
8.0SMDJ22CA Ir@Vrwm: 5 μA
8.0SMDJ22CA Rango de temperatura de almacenamiento: -55 a + 150 °C
Resaltar:

8.0SMDJ22CA

,

Diodos TVS bidireccionales

,

Diodos TVS montados en la superficie
Información básica
Lugar de origen: Shenzhen, Guangdong, China
Nombre de la marca: SOCAY
Certificación: UL,REACH,RoHS,ISO
Número de modelo: 8.0SMDJ22CA
Documento: Manual del producto PDF
Pago y Envío Términos
Detalles de empaquetado: - ¿Cuál es el problema?
Tiempo de entrega: 1-3 semanas
Descripción de producto

Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie



DATASHEET: el número de unidad8.0SMDJ_v2107. ¿Qué quieres decir?1.pdf





Peso 00,007 onzas, 0,21 gramos

El caso JEDEC DO-214AB Junción pasivada de plástico moldeado sobre vidrio

Polaridad Banda de color denota el cátodo excepto Bipolar

Terminal de servicio Conductores de estaño mate, soldables según el JESD22-B102D



Método de selección

1.Para determinar el producto del cliente, el voltaje de funcionamiento, el puerto de aplicación y el nivel de protección requerido, asegúrese de que el VRWM

2.valor mayor o igual al voltaje de funcionamiento normal del circuito del cliente,garantizar que el valor VRWM del dispositivo sea igual o superior al voltaje de funcionamiento normal del circuito del cliente..

3.También es importante asegurarse de que el valor de VC (tensión de la abrazadera) sea igual o inferior al voltaje máximo del chip back-end.

4.Sobre la base del puerto de aplicación y el nivel de protección, seleccione el paquete adecuado y la potencia nominal.



8.0SMDJ22CA Descripción:

La serie 8.0SMDJ está diseñada para la protección de equipos electrónicos sensibles de transientes de voltaje debido a rayos y otros eventos de voltaje transitorios.




Número de la parte Marcado

En el reverso
No se puede utilizar
Voltado VRWM (V)

Desglose
VBR de tensión (V)
@IT

Prueba
En la actualidad
El valor de las emisiones

El número máximo
En el caso de las máquinas
La tensión VC @IPP (V)

El número máximo
Pico
Pulso
PIP actual (A)

El número máximo
En el reverso
IR de fugas
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Unidad - ¿ Por qué? Unidad - ¿ Por qué? En el caso de las Se trata de:
8.0SMDJ14A: el número de unidades de carga 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A. 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A. 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A. 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A. Los demás 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A: el número de unidades de carga y el número de unidades de carga 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A: el número de unidades de carga y el número de unidades de carga 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A: el número de unidad 8.0SMDJ28CA 8PFG 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA 8PFK 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A. 8.0SMDJ33CA 8PFM 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A. El equipo de seguridad de las máquinas 8.0SMDJ36CA 8PFP 8BEP 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A. Los demás: 8.0SMDJ40CA 8PFR 8BFR 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA Características:



  • Baja tasa de fugas.
  • Chips con pasivación de vidrio
  • Unidad uni y bidireccional
  • Excelente habilidad para reprimir.
  • Tiempo de respuesta rápido
  • Cumplimiento de la Directiva RoHS
  • El dispositivo tiene una capacidad de potencia máxima de 8000W cuando se utiliza una forma de onda de 10 × 1000μs con una tasa de repetición (ciclo de trabajo) del 0,01%.





8.0SMDJ22CA Aplicaciones:

Los dispositivos TVS son adecuados para proteger las interfaces de E/S, los buses VCC y otros circuitos vulnerables utilizados en aplicaciones electrónicas de telecomunicaciones, computadoras, industriales y de consumo.



Posibilidades máximas (TA=25°C a menos que se indique lo contrario)

Parámetro El símbolo Valor Unidad
Dissipación de la potencia de impulso máximo con una forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPPM 8000 Vatio
Corriente de pulso de pico con una forma de onda de 10/1000μs. Yo...El PP Véase el siguiente cuadro Amperios
Disposición de energía en el disipador de calor infinito en T- ¿ Qué?= 75°C PM ((AV) 6.5 Vatio
Corriente de oleaje de punta hacia adelante, 8.3 ms de onda media senoidal única (Nota 3) Yo...El FSM 300 Amperios
Válvulas de carga de la unidad de carga de la unidad V.F: el precio 3.5/5.0 Válvulas
Conexión de funcionamiento y rango de temperatura de almacenamiento. T.J., TSector de la salud -55 a +150 °C

Las notas:

1Impulso de corriente no repetitivo, según la figura 3 y desestimado por encima de TA. No= 25°C por la figura 2.

2. Montado en almohadillas de cobre de 5,0 mm x 5,0 mm (0,03 mm de grosor) en cada terminal.

3. 8.3 ms de onda senoidal media única, o onda cuadrada equivalente, ciclo de trabajo = 4 pulsos por minuto como máximo.

4V.F: el precio< 3,5 V para VBR< 200 V y VF: el precio< 6,5 V para VBR> 201 V.





Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 0

Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 1

Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 2



Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 3



Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 4



Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 5

Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 6

Socay TVS Diodos bidireccionales de TVS 8.0SMDJ SMC 22V 8000W Supresor de voltaje transitorio de montaje de superficie 7
