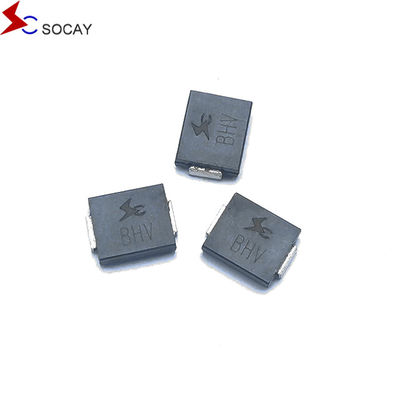

Socay TVS Diodos de conmutación rápida DO-214AB 8.0SMDJ 8000W 14V Supresor de voltaje transitorio de montaje de superficie
DATASHEET: el número de unidad8.0SMDJ_v2107. ¿Qué quieres decir?1.pdf
| Peso |
00,007 onzas, 0,21 gramos |
| |
|
| El caso |
JEDEC DO-214AB Junción pasivada de plástico moldeado sobre vidrio |
| |
|
| Polaridad |
Banda de color denota el cátodo excepto Bipolar |
| |
|
| Terminal de servicio |
Conductores de estaño mate, soldables según el JESD22-B102D |
Método de selección
1Para determinar el producto del cliente, el voltaje de funcionamiento, el puerto de aplicación y el nivel de protección requerido.
2El valor VRWM del dispositivo deberá ser igual o superior al voltaje de funcionamiento normal del circuito del cliente.
3.Asegúrese de que el valor de VC (tensión de la abrazadera) esté por debajo del voltaje máximo para el chip back-end.
4. Seleccione el paquete de dispositivos y la potencia adecuados en función del puerto de aplicación y el nivel de protección.
Descripción:
La serie 8.0SMDJ está diseñada específicamente para proteger los equipos electrónicos sensibles de los cambios de voltaje inducidos por rayos y otros eventos de voltaje transitorios.
| Número de la parte |
Marcado |
En el reverso
No se puede utilizar
Voltado VRWM (V)
|
Desglose
VBR de tensión (V)
@IT
|
Prueba
En la actualidad
El valor de las emisiones
|
El número máximo
En el caso de las máquinas
La tensión VC @IPP (V)
|
El número máximo
Pico
Pulso
PIP actual (A)
|
El número máximo
En el reverso
IR de fugas
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
| Unidad |
- ¿ Por qué? |
Unidad |
- ¿ Por qué? |
En el caso de las |
Se trata de: |
| 8.0SMDJ14A: el número de unidades de carga |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A. |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A. |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A. |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A. Los demás |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Características:
- Chips pasivados de vidrio
- Baja fuga
- Unidad uni y bidireccional
- Excelente capacidad de sujeción
- 8 000 W Capacidad de potencia máxima a 10 × 1000μs forma de ondaTasa de repetición (ciclo de trabajo):0.01%
- Tiempo de respuesta muy rápido
- Compatible con la Directiva RoHS
Aplicaciones:
Los dispositivos TVS son ideales para proteger las interfaces de E/S, el bus VCC y otros circuitos vulnerables utilizados en aplicaciones electrónicas de telecomunicaciones, informáticas, industriales y de consumo.
| Posibilidades máximas (TA=25°C a menos que se indique lo contrario) |
| |
| Parámetro |
El símbolo |
Valor |
Unidad |
| Dissipación de la potencia de impulso máximo con una forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) |
PPPPM |
8000 |
Vatio |
| Corriente de pulso de pico con una forma de onda de 10/1000μs. |
Yo...El PP |
Véase el siguiente cuadro |
Amperios |
| Disposición de energía en el disipador de calor infinito en T- ¿ Qué?= 75°C |
PM ((AV) |
6.5 |
Vatio |
| Corriente de oleaje de punta hacia adelante, 8.3 ms de onda media senoidal única (Nota 3) |
Yo...El FSM |
300 |
Amperios |
| Válvulas de carga de la unidad de carga de la unidad |
V.F: el precio |
3.5/5.0 |
Válvulas |
| Conexión de funcionamiento y rango de temperatura de almacenamiento. |
T.J., TSector de la salud |
-55 a +150 |
°C |
|
Las notas:
1Impulso de corriente no repetitivo, según la figura 3 y desestimado por encima de TA. No= 25°C por la figura 2.
2. Montado en almohadillas de cobre de 5,0 mm x 5,0 mm (0,03 mm de grosor) en cada terminal.
3. 8.3 ms de onda senoidal media única, o onda cuadrada equivalente, ciclo de trabajo = 4 pulsos por minuto como máximo.
4V.F: el precio< 3,5 V para VBR< 200 V y VF: el precio< 6,5 V para VBR> 201 V.
|
