Name: Los rectificadores de barrera SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM
Brand: SOCAY
SKU: Se trata de la SS24B.
Rating: 4.5 (153 reviews)

Los rectificadores de barrera SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

3 000 unidades

MOQ

negotiable

Precio

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

nombre componente: Rectificadores de barrera de Schottky

Paquete: DO-214AA ((SMB)

SS24B máximo. VRRM: 40 V

SS24B máximo. VRMS: 28 V

DBS máximo. VDC: 40 V

SS24B Max. IF (AV): 2A

Rectificadores IFSM: 50A

Rectificadores VF: 0.5V

Resaltar:

Rectificadores de barrera de Schottky para SMB

Rectificadores de barrera de Schottky SS24B

Se trata de la SS24B.

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: Se trata de la SS24B.

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

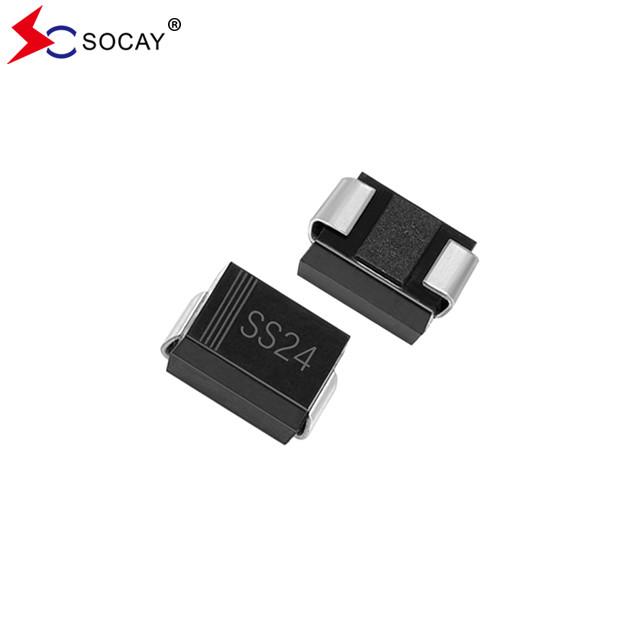

Los rectificadores de barrera SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

Descripción de producto

Rectificadores de barrera SMD Schottky 20 ~ 200VRRM DO-214AA ((SMB) paquete SS24B 40VRRM

Rectificadores de barrera de SchottkyDATASHEET: el número de unidadEl sistema de control de las emisiones de gases de efecto invernadero es el sistema de control de las emisiones de gases de efecto invernadero.1.pdf

Los rectificadores de barrera de Schottky SS24B

El paquete de plástico tiene una clasificación de inflamabilidad de laboratorio de Underwriters 94V-0.
Para aplicaciones montadas en superficie con el fin de optimizar el espacio de la placa.
Baja pérdida de energía, alta eficiencia.
Los rectificadores de barrera Schottky SS24B tienen una alta capacidad de oleaje.
Sin plomo, de conformidad con la Directiva RoHS de la UE 2.0.
Compuesto de moldeo verde según la norma IEC 61249.

Los rectificadores de barrera de Schottky SS24B Datos mecánicos:

Caso: plástico moldeado JEDEC DO-214AA.
Las terminales: soldadas, soldables según MIL-STD-750, Método 2026.
Aproximadamente, peso: 0,0032 onzas, 0,092 gramos.
Polaridad: la banda de color denota el extremo del cátodo.
Rectificadores de barrera de Schottky SS24B Envasado estándar: cinta de 12 mm (EIA-481).

Rectificadores de barrera de Schottky SS24B Características eléctricas y térmicas(T_{A. No}= 25°C, salvo que se indique lo contrario):

Parámetro		El símbolo	Sección 22B	Sección 3	Se trata de la SS24B.	Sección 2	Se trata de un sistema de seguridad.	Se trata de una serie de medidas de seguridad.	Las condiciones de los requisitos de seguridad de los vehículos	Se trata de las siguientes:	Se aplicará la siguiente regla:	Unidad
Voltado inverso máximo de pico repetitivo		El VRRM	20	30	40	50	60	80	100	150	200	V.
Válvula de velocidad		El VRMS	14	21	28	35	42	56	70	105	140	V.
Válvula de bloqueo de corriente continua máxima		VDC	20	30	40	50	60	80	100	150	200	V.
Corriente rectificada media máxima hacia adelante		IF ((AV)	2									A. No
Corriente de oleaje de punta hacia adelante: 8.3 ms de media onda sinusoidal única superpuesta a la carga nominal		El IFSM	50									A. No
Ventilación máxima hacia adelante a 2 A por diodo (nota 1)		VF	0.5			0.7		0.8		0.9		V.
Cantidad máxima de corriente inversa de CC a tensión de bloqueo de CC nominal	TJ = 25°C	IR	0.09					0.05				- ¿Qué es?
	TJ = 100°C		20					1
Resistencia térmica típica		RθJL	12									°C/W
Intervalo de temperatura de las uniones de funcionamiento y de almacenamiento		TJ, ¿qué quieres decir? TSTG	-55 a +150					-55 a +175				°C
Las notas:1. Prueba de pulso con PW=300μs, ciclo de trabajo del 1%. 2. Montado en una placa de PC con áreas de almohadillas de cobre de 8 mm2 (0,013 mm de espesor).

Rectificadores de barrera de Schottky SS24BLas curvas características:

Figo1.Curva de descenso de corriente hacia adelante:

Figo2. Características típicas invertidas:

Los rectificadores de barrera de Schottky SS24B dimensiones / SMB/DO-214AA Esquema del paquete (Unidad: pulgadas (mm))

Los rectificadores de barrera SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 2

Rectificadores de barrera de Schottky SS24B Información del envase:

Número de la parte	Paquete de componentes	Cantidad	Opción de embalaje
Se trata de una serie de medidas de control de la seguridad de los vehículos.	Se aplicará el método de clasificación de los productos.	3 000 ejemplares	por bobina de plástico de 13 pulgadas
		800 ejemplares	por bobina de plástico de 7 pulgadas

Los rectificadores de barrera SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 3

etiqueta:

Teléfono :

+8618126201429

Fax :

86-755-88362681

Los rectificadores de barrera SMD Schottky 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

Rectificadores de barrera de Schottky para SMB

Rectificadores de barrera de Schottky SS24B

Se trata de la SS24B.

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode

Diodo de barrera de Schottky de 30VDC SS33B con voltaje RMS de 21V 0.5V Voltagem hacia adelante 80A Corriente de sobretensiones hacia adelante máxima

3A SMB Rectificadores de barrera Schottky de sobretensiones empaquetados SS32B con voltaje inverso de 20 V

SS220B Rectificadores de barrera de Schottky 140V Máxima tensión RMS 50A Corriente máxima de sobretensiones hacia adelante

SS215B Diodo de barrera de Schottky 50A Corriente máxima hacia adelante 150V Voltagem máxima de bloqueo de CC

Rectificadores de barrera de superficie de montaje de Socay SS210B Voltado máximo de bloqueo de corriente continua 100V

Socay SS28B SMD Diodo Schottky 0.8V Voltado hacia adelante VRRM 80V Alta eficiencia Baja pérdida de potencia

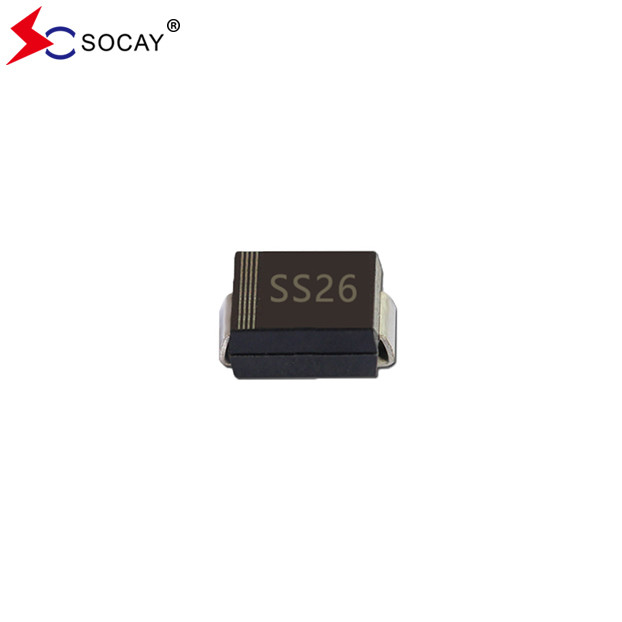

SS26B Diodo de barrera de Schottky 2A Corriente hacia adelante DO-214AA Paquete SMB
