Name: SS54A 40VRRM SBD Rectificadores de barreras de superficie montados en Schottky DO-214AC paquete SMA
Brand: SOCAY
SKU: Sección 5A
Rating: 4.5 (141 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del componente electrónico: Rectificadores de barrera de Schottky

Paquete de rectificadores: DO-214AC (SMA)

Max. VRRM: 40 V

Rectificadores máx. VRMS: 28 V

DBS máximo. VDC: 40 V

Corriente rectificada media hacia adelante: 5A

Rectificadores IFSM: 150A

Rectificadores VF: 0.55V

Resaltar:

SS54A Rectificadores de barrera de Schottky

Rectificadores de barreras de montaje de superficie Schottky

Rectificadores de barrera de Schottky para el paquete SMA

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: Sección 5A

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

Galería

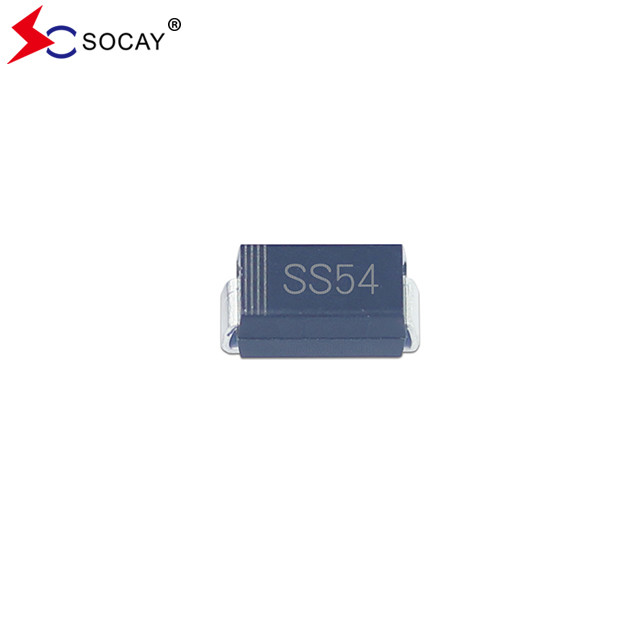

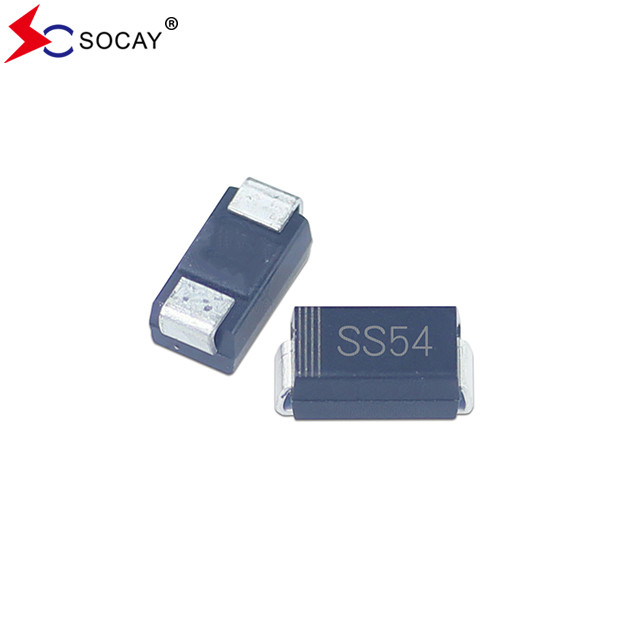

SS54A 40VRRM SBD Rectificadores de barreras de superficie montados en Schottky DO-214AC paquete SMA

Descripción de producto

Se incluyen en el paquete de correctores de barreras de superficie montados en el módulo SS54A 40VRRM SBD.

Rectificadores de barrera de SchottkyDATASHEET: el número de unidadEl objetivo de la medida es reducir el riesgo de contaminación.1.pdf

Los rectificadores de barrera de Schottky SS54A

Conexión de silicio metálico, conducción mayoritaria del portador
Apto para aplicaciones montadas en superficie
Merito: baja pérdida de potencia, alta eficiencia
Merito: Alta capacidad de corriente de oleaje hacia adelante
Para su uso en inversores de baja tensión y alta frecuencia, ruedas libres y aplicaciones de protección de polaridad.

Los rectificadores de barrera de Schottky SS54A Datos mecánicos:

Rectificadores de barrera de Schottky SS54A Caso: SMA.
Las terminales SS54A: soldables según el MIL-STD-750, Método 2026.
Peso: 60 mg / 0,0021 onza.

Rectificadores de barrera de Schottky SS54A Max. Calificaciones y características térmicas:

Los rectificadores de barrera de Schottky se clasifican a 25°C a menos que se especifique lo contrario.Fase única, media onda, carga resistiva o inductiva de 60 Hz, para carga capacitiva, reducción del 20%.
Parámetro		El símbolo	Sección 5A	Sección 5	Se aplican las siguientes condiciones:	Se aplican las siguientes condiciones:	Se trata de las siguientes:	Unidad
Rectificadores de voltaje inverso máximo de pico repetitivo		El VRRM	40	60	100	150	200	V.
Rectificadores Tensión máxima RMS		El VRMS	28	42	70	105	140	V.
Rectificadores de tensión máxima de bloqueo de CC		VDC	40	60	100	150	200	V.
Corriente media máxima hacia adelante		IF ((AV)	5.0					A. No
Rectificadores de corriente de oleaje de punta hacia adelante,8.3 ms Una sola media onda senoidal superpuesta en la carga nominal (método JEDEC)		El IFSM	150					A. No
Rectificadores de tensión máxima instantánea a 5 A		VF	0.55	0.70	0.85			V.
Corriente inversa de corriente continua máxima a tensión inversa de corriente continua nominal	Ta=25°C	IR	1.0 50					- ¿Qué es?
	Ta=100°C
Rectificadores Capacidad de unión típica (1)		Cj	500	300				pF
Resistencia térmica típica (2)		RθJA	60					°C/W
Rango de temperatura de las uniones de funcionamiento		TJ, el Sr.	-55 a +150					°C
Rango de temperatura de almacenamiento de los rectificadores		TSTG	-55 a +150					°C
Nota: 1. Medido a 1 MHz y aplicado un voltaje inverso de 4 V de corriente continua. 2. PCB montado con 2,0 "x 2,0" (5 x 5 cm) áreas de almohadilla de cobre.

Los rectificadores de barrera de Schottky SS54A:

SS54A 40VRRM SBD Rectificadores de barreras de superficie montados en Schottky DO-214AC paquete SMA 0

Rectificadores de barrera de Schottky SS54AInformación del envase:

Número de la parte	Paquete de componentes	Cantidad
Se aplicarán los siguientes requisitos:	Se trata de un documento de identificación de los Estados miembros.	5 000 piezas

Advertencia para los rectificadores de barrera de Schottky:

SOCAY posee los derechos de una serie de patentes, marcas comerciales, derechos de autor, secretos comerciales y otras propiedades intelectuales.
SOCAY se reserva el derecho de hacer cambios sin previo aviso en cualquier producto del presente documento.
SOCAY no ofrece garantías, declaraciones o garantías en cuanto a la idoneidad de sus productos para ningún propósito particular, y declina toda responsabilidad.
Los parámetros indicados en la especificación de la hoja de datos SOCAY pueden variar de una aplicación a otra y el rendimiento real puede variar con el tiempo.Todos los parámetros de funcionamiento deberán ser verificados por el experto técnico del cliente antes de la aplicación..
Todas y cada una de las responsabilidades y responsabilidades quedan descartadas si no se cumple cualquier elemento de este aviso de advertencia.

SS54A 40VRRM SBD Rectificadores de barreras de superficie montados en Schottky DO-214AC paquete SMA 1
