Name: 40VRRM SBD Diodo de Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
Brand: SOCAY
SKU: Sección 3
Rating: 4.6 (174 reviews)

40VRRM SBD Diodo de Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

5000 piezas

MOQ

negotiable

Precio

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del SBD: Diodo de barrera de Schottky

Paquete de medidas de seguridad: DO-214AC (SMA)

DBS máximo. VRRM: 40 V

Diodo máximo. VRMS: 28 V

DBS máximo. VDC: 40 V

Corriente rectificada media hacia adelante: 3A

IFSM: Las demás:

VF: 0.55V

Resaltar:

Diodo de Schottky DO-214AC

Diodo de Schottky SS34A

Sección 3

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: SOCAY

Certificación: REACH,RoHS,ISO

Número de modelo: Sección 3

Documento: Manual del producto PDF

Pago y Envío Términos

Tiempo de entrega: 5 a 8 días hábiles

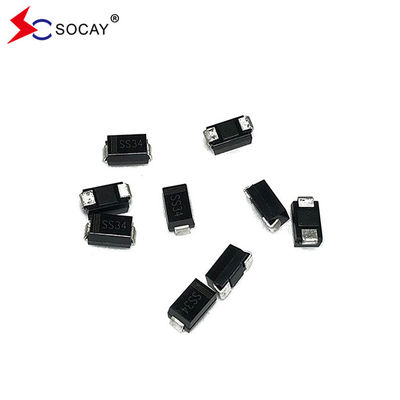

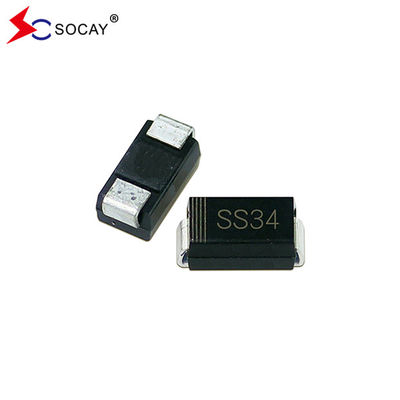

Galería

40VRRM SBD Diodo de Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

Descripción de producto

40VRRM SBD Diodo de Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

Diodo SBD de SchottkyDATASHEET: el número de unidadEl objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.1.pdf

40VRRM Diodo Schottky SS34A Características:

Anillo de protección para la protección contra la sobre tensión
Pérdidas de conducción muy pequeñas
Cambio extremadamente rápido
Baja caída de voltaje hacia adelante es agradable
Para aplicaciones montadas en superficie
Sumersión de soldadura a 260 °C, 40 s
Componente de acuerdo con RoHS 2002/95/CE y RAEE 2002/96/CE

Los datos mecánicos del diodo de Schottky SS34A 40VRRM:

Diodo de Schottky SS34A Cuadro: plástico moldeado JEDEC SMA
Las terminales SS34A: soldadas, soldables según J-STD-002B y JESD22-B102D
Polaridad del diodo de Schottky: la banda de color denota el extremo del cátodo
Posición de montaje: Cualquier
Peso: 0,07 gramos

Diodo Schottky SS34A Principales calificaciones y características:

Diodo de Schottky I_{F ((AV)}	3.0A
Diodo de Schottky V_RRM	De 20 V a 200 V
SS34A I_{El FSM}	Las demás:
Diodo de Schottky V_{F: el precio}	0El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.0.95V
T._{J máximo.}	125 °C

Diodo de Schottky SS34A Max. Calificaciones y características térmicas:

Calificaciones a temperatura ambiente de 25 °C, salvo especificación en contrario. Meja onda monofásica de 60 Hz, carga resistiva o inductiva, para carga capacitiva, reducción de la corriente en un 20%.
Parámetro		El símbolo	Sección 3	Sección 3	Sección 3	Sección 3	Sección 36A	Sección 38A	Se aplican las siguientes condiciones:	Se trata de las siguientes categorías:	Se aplican las siguientes condiciones:	Unidad
Pico máximo repetitivo tensión inversa		El VRRM	20	30	40	50	60	80	100	150	200	V.
Válvula de velocidad		El VRMS	14	21	28	35	42	56	70	105	140	V.
CC máximo tensión de bloqueo		VDC	20	30	40	50	60	80	100	150	200	V.
Variación de las tasas de interés corriente rectificada		I(AV)	3.0									A. No
Corriente máxima de oleaje hacia adelante 8.3 ms de onda senoidal media única superpuestos sobre la carga nominal (Método JEDEC)		El IFSM	100									A. No
Máximo instantáneo tensión hacia adelante a 3,0 A		VF	0.45	0.55		0.70		0.85			0.95	V.
CC máximo corriente inversa a tensión de bloqueo de corriente continua nominal	TA=25°C	IR	0.5							0.2		- ¿Qué es?
	TA=100°C		20					10		2
Capacidad típica de unión1		- ¿Qué es?	500.0			300.0						pF
Resistencia térmica típica2		RθJA	88.0									°C/W
Rango de temperatura de las uniones de funcionamiento		TJ, el Sr.	-65 a +125					-65 a +150				°C
Rango de temperatura de almacenamiento		TSTG	-65 a +150									°C
Nota: 1 Medido a 1 MHz y aplicado un voltaje inverso de 4,0 V de corriente continua. 2 Montado en áreas de almohadillas de cobre de 0,2" x 0,2" (5,0 mm x 5,0 mm).

Diodo de Schottky SS34A Las dimensiones:

40VRRM SBD Diodo de Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 0

Diodo de Schottky SS34A Aviso:

Diodo Schottky SS34A está destinado a ser utilizado en aplicaciones electrónicas generales.
El diodo Schottky SS34A debe trabajar menos de lo permitido; si se excede, puede causar daños permanentes.
Los valores máximos absolutos del diodo de Schottky SS34A son valores nominales y no deben ser superados durante el funcionamiento.

40VRRM SBD Diodo de Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 1
