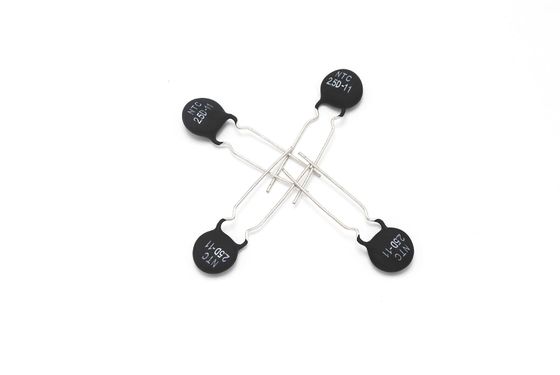

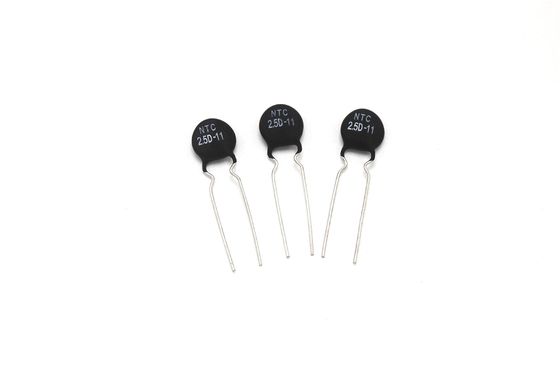

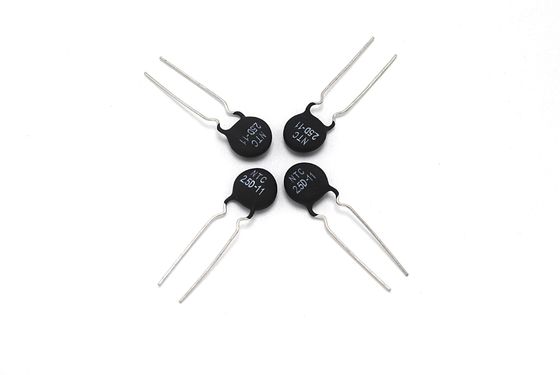

SOCAY Power NTC Termistor MF72-SCN2.5D-11 2.5Ω Imax Rango de resistencia ampliado
DATASHEET: el número de unidadMF72-SCN2.5D-11_v2105. El objetivo de las pruebas es:1.pdf
Clasificación
¿Qué quieres decir?Conforme con la Directiva RoHS y libre de halógenos (HF)
¿Qué quieres decir?Tamaño del cuerpo: Ф11mm
¿Qué quieres decir?Revestimiento con resina de plomo radial
¿Qué quieres decir?Potencia nominal alta
¿Qué quieres decir?Amplio rango de resistencia
¿Qué quieres decir?Eficacia de los costes
¿Qué quieres decir?Rango de temperatura de funcionamiento: -40 ~ +200°C
¢ Certificado: UL / cUL / RoHS
Aplicaciones:
¿Qué quieres decir?Fuente de alimentación en modo interruptor
¢ Poperado por nosotros mismos
¿Qué quieres decir?Transformador
¿Qué quieres decir?Adaptador
¿Qué quieres decir?Proyector
¿Qué quieres decir?Lámpara de halógenos
¿Qué quieres decir?Circuito de conducción de LED
- ¿ Qué?
Condiciones de almacenamiento de los productos:
¿Qué quieres decir?Condiciones de almacenamiento:
Temperatura de almacenamiento: -10°C~ +40°C.
Humedad relativa: ≤75% de humedad.
Mantener alejado de la atmósfera corrosora y de la luz solar.
¿Qué quieres decir?Período de almacenamiento: 1 año
Características eléctricas
| Número de la parte |
Resistencia
a 25°C
± 20%
|
- ¿Qué quieres decir?
Permitido
Trabajo
En la actualidad
|
Resistencia
bajo Carga
(mΩ)
|
Dissipación
El factor
|
La energía térmica
El tiempo
Constante
|
Capacidad máxima admisible
@240Vac
|
| |
R25 (Ω) |
Imáx (a) |
(mΩ) |
D (mW/°C) |
T (Sec.) |
C ((μF) |
| MF72-SCN2.5D-13 y sus derivados |
2.5 |
5 |
95 |
13 |
43 |
220 |
Número de la parte
(1) MF72: Serie MF72.
(2) SCN: CNT de Socay.
(3) 2.5D: Resistencia de potencia cero a 25°C(R25): 2,5 = 2,5Ω.
(4) Tamaño del cuerpo: 11=Ф11mm.
Potencia máxima
Estructura y dimensiones (unidad: mm)
Especificación del embalaje
| Número de la parte |
Tipo de L |
Cantidad (pcs/bolsa) |
| MF72-SCN10D-11: el número de unidades y el número de unidades |
Es muy corto. |
1000 |
| |
Es muy largo. |
500 |
Confiabilidad
| Punto de trabajo |
Condiciones de ensayo / Meto |
Resultado del ensayo |
| Resistencia a la tracción de los terminales |
Cuerpo de fijación con una carga aplicada a cada plomo 3.0Kg |
No hay fuga y |
| Resistencia a la flexión de los terminales |
Fija la mano del cuerpo 1.0 kg en una curva terminal 90 y luego vuelve a subir. |
No hay fuga y |
| Capacidad de soldadura |
Cuando el alambre de plomo se sumergió en un baño de 0f 235 ± 5 °C durante 3 segundos después de la inmersión en un flujo de resina del 25%, la relación de capacidad de soldadura de la superficie del alambre de plomo debe ser superior al 95%. |
Más del 95% de soldadura |
| Prueba de ciclo temporal |
-40°C×→+25°C×3min) × 5 Ciclos (-85°C×→+25°C×3min) |
∆ΔR/R≤ ± 20 % |
| Prueba de humedad |
45°C 95% de humedad en el aire × 1000 horas |
∆ΔR/R≤ ± 20 % |
| Vida útil de la carga |
6 AMP × 1000 horas |
∆ΔR/R≤ ± 20 % |
| Prueba de aislamiento |
DC 700 |
R ≥ 500MΩ |
