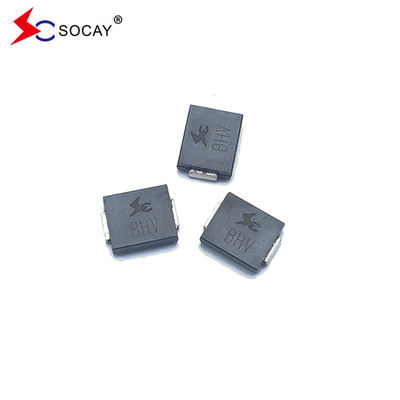

Name: Socay TVS Diodos 5000w Supresores de tensión transitoria de montaje de superficie 5.0SMDJ78 SMC
Brand: Socay
SKU: 5.0SMDJ78
Rating: 4.5 (106 reviews)

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre: Diodos de TVS

voltaje reverso del pilar: 78.0V

Tensión de ruptura @It Min: 86.7V

Tensión de ruptura @It Max: 95.8V

Corriente de la prueba: 1 mA

Válvula de tensión máxima de sujeción @Ipp: 126.0V

Corriente máxima de más de pico: 40.08A

Se aplicarán las siguientes medidas:: 5 μA

Tamaño del paquete: Se aplicará el método siguiente:

Rango de temperatura de almacenamiento: -55 a + 150 °C

Información básica

Lugar de origen: Shenzhen, Guangdong, China

Nombre de la marca: Socay

Certificación: UL,REACH,RoHS,ISO

Número de modelo: 5.0SMDJ78

Documento: Manual del producto PDF

Pago y Envío Términos

Detalles de empaquetado: - ¿Cuál es el problema?

Tiempo de entrega: 1-3 semanas

Galería

Socay TVS Diodos 5000w Supresores de tensión transitoria de montaje de superficie 5.0SMDJ78 SMC

Descripción de producto

Socay TVS Diodos 5000w Supresores de tensión transitoria de montaje de superficie 5.0SMDJ78 SMC

DATASHEET: el número de unidad5.0SMDJ_v2107.1.pdf

5.0SMDJ78Perfil del diodo TVS:

La serie 5.0SMDJ está específicamente diseñada para proteger el equipo electrónico sensible de los cambios transitorios de voltaje causados por rayos y otros eventos transitorios de voltaje.

5.0SMDJ78Aplicación del diodo TVS:

Los dispositivos TVS son ideales para la protección de las entradas y salidas
Interfaces, bus VCC y otros circuitos vulnerables utilizados en telecomunicaciones, informática, electrónica industrial y de consumo
Las aplicaciones

5.0SMDJ78Característica del diodo TVS:

Baja fuga
Unidad uni y bidireccional
Conexión pasivada de vidrio
Baja inductancia
Excelente capacidad de sujeción

Características eléctricas (TA=25°C a menos que se indique lo contrario)

Número de la parte		Marcado		En el reverso No se puede utilizar Voltado V_R_{El M.M.} (V)	Desglose Válvula de tensiónV._BR (V) @ Yo_T.		Prueba En la actualidad Yo..._T. (mA)	El número máximo En el caso de las máquinas Válvula de tensión V._{C. Las} @ Yo_{El PP}(V)	El número máximo Pico Pulso En la actualidad Yo..._{El PP}(A)	El número máximo En el reverso FugasYo..._R @V_MDR (μA. No)
Unidad	- ¿ Por qué?	- ¿ Qué?Ni	- ¿ Por qué?		En el caso de las	Se trata de:
¿Qué quieres decir?	5.0SMDJ8.0CA	¿Qué quieres decir?	5BDP	8.0	8.89	9.83	1	13.6	367.60	100
5.0SMDJ11A. Los demás:	5.0SMDJ11CA	5PDX	5BDX	11.0	12.20	13.50	1	18.2	277.47	800
5.0SMDJ12A.	5.0SMDJ12CA	5PDZ	5BDZ	12.0	13.30	14.70	1	19.9	253.77	800
5.0SMDJ13A	5.0SMDJ13CA	5PEE	5BEE	13.0	14.40	15.90	1	21.5	234.88	500
5.0SMDJ14A. El equipo de seguridad	5.0SMDJ14CA	5PEG	5BEG	14.0	15.60	17.20	1	23.2	217.67	200
5.0SMDJ15A.	5.0SMDJ15CA	5PEK	5BEK	15.0	16.70	18.50	1	24.4	206.97	100
5.0SMDJ16A	5.0SMDJ16CA	5PEM	5BEM	16.0	17.80	19.70	1	26.0	194.23	50
5.0SMDJ17A.	5.0SMDJ17CA	5PEP	5BEP	17.0	18.90	20.90	1	27.6	182.97	20
5.0SMDJ18A	5.0SMDJ18CA	5PER	5BER	18.0	20.00	22.10	1	29.2	172.95	10
5.0SMDJ19A	5.0SMDJ19CA	5PET	5Apuestas	19.0	21.10	23.30	1	30.8	164.07	10
5.0SMDJ20A.	5.0SMDJ20CA	5PEV	5BEV	20.0	22.20	24.50	1	32.4	155.86	5
5.0SMDJ22A. Los demás	5.0SMDJ22CA	5PEX	5BEX	22.0	24.40	26.90	1	35.5	142.25	5
5.0SMDJ24A: el número de unidades de carga y el número de unidades de carga	5.0SMDJ24CA	5PEZ	5BEZ	24.0	26.70	29.50	1	38.9	129.82	5
5.0SMDJ26A: el número de unidades de carga y el número de unidades de carga	5.0SMDJ26CA	5PFE	5BFE	26.0	28.90	31.90	1	42.1	119.95	5
5.0SMDJ28A: el número de unidad	5.0SMDJ28CA	5PFG	5BFG	28.0	31.10	34.40	1	45.4	111.23	5
5.0SMDJ30A	5.0SMDJ30CA	5PFK	5BFK	30.0	33.30	36.80	1	48.4	104.34	5
5.0SMDJ33A.	5.0SMDJ33CA	5PFM	5BFM	33.0	36.70	40.60	1	53.3	94.75	5
5.0SMDJ36A. El equipo de seguridad de las máquinas	5.0SMDJ36CA	5PFP	5BFP	36.0	40.00	44.20	1	58.1	86.92	5
5.0SMDJ40A. Los demás:	5.0SMDJ40CA	5PFR	5BFR	40.0	44.40	49.10	1	64.5	78.29	5
5.0SMDJ43A: el número de unidades de producción	5.0SMDJ43CA	5PFT	5BFT	43.0	47.80	52.80	1	69.4	72.77	5
5.0SMDJ45A: el número de unidad	5.0SMDJ45CA	5PFV	5BFV	45.0	50.00	55.30	1	72.7	69.46	5
5.0SMDJ48A: el número de unidades de carga	5.0SMDJ48CA	5PFX	5BFX	48.0	53.30	58.90	1	77.4	65.25	5
5.0SMDJ51A	5.0SMDJ51CA	5PFZ	5BFZ	51.0	56.70	62.70	1	82.4	61.29	5
5.0SMDJ54A. Los demás	5.0SMDJ54CA	5PGE	5BGE	54.0	60.00	66.30	1	87.1	57.98	5
5.0SMDJ58A: el número de unidad	5.0SMDJ58CA	5PGG	5BGG	58.0	64.40	71.20	1	93.6	53.95	5

5.0SMDJ60A. Los demás:	5.0SMDJ60CA	5PGK	5BGK	60.0	66.70	73.70	1	96.8	52.17	5
5.0SMDJ64A: el número de unidades de carga de las que se trate.	5.0SMDJ64CA	5PGM	5BGM	64.0	71.10	78.60	1	103.0	49.03	5
5.0SMDJ70A: el número de unidades	5.0SMDJ70CA	5PGP	5BGP	70.0	77.80	86.00	1	113.0	44.69	5
5.0SMDJ75A: el número de unidades de carga	5.0SMDJ75CA	5PGR	5BGR	75.0	83.30	92.10	1	121.0	41.74	5
5.0SMDJ78A	5.0SMDJ78CA	5PGT	5BGT	78.0	86.70	95.80	1	126.0	40.08	5
5.0SMDJ80A.	5.0SMDJ80CA	5PGB	5BGB	80.0	88.80	97.60	1	129.6	38.97	5
5.0SMDJ85A	5.0SMDJ85CA	5PGV	5BGV	85.0	94.40	104.00	1	137.0	36.86	5
5.0SMDJ90A: el número de unidad	5.0SMDJ90CA	5PGX	5BGX	90.0	100.00	111.00	1	146.0	34.59	5
5.0SMDJ100A: el número de unidades de carga	5.0SMDJ100CA	5PGZ	5BGZ	100.0	111.00	123.00	1	162.0	31.17	5
5.0SMDJ110A: el número de unidades	5.0SMDJ110CA	5PHE	5BHE	110.0	122.00	135.00	1	177.0	28.53	5
5.0SMDJ120A: el número de unidades de seguridad	5.0SMDJ120CA	5PHG	5BHG	120.0	133.00	147.00	1	193.0	26.17	5
5.0SMDJ130A. Las unidades de las unidades de las unidades de las unidades	5.0SMDJ130CA	5PHK	5BHK	130.0	144.00	159.00	1	209.0	24.16	5
5.0SMDJ140A. El equipo de seguridad	5.0SMDJ140CA	5PHB	5BHB	140.0	155.00	171.00	1	226.8	22.27	5
5.0SMDJ150A: el número de unidades de seguridad	5.0SMDJ150CA	5PHM	5BHM	150.0	167.00	185.00	1	243.0	20.78	5
5.0SMDJ160A.	5.0SMDJ160CA	5PHP	5BHP	160.0	178.00	197.00	1	259.0	19.50	5
5.0SMDJ170A. Las unidades de los demás equipos	5.0SMDJ170CA.	5PHR	5BHR	170.0	189.00	209.00	1	275.0	18.36	5
5.0SMDJ180A.	5.0SMDJ180CA	5PHT	5BHT	180.0	201.00	220.00	1	291.6	17.32	5
5.0SMDJ190A. Los demás	5.0SMDJ190CA.	5PHV	5BHV	190.0	211.00	232.00	1	307.8	16.41	5
5.0SMDJ200A	5.0SMDJ200CA	5PHW	5BHW	200.0	224.00	247.00	1	324.0	9.26	5
5.0SMDJ220A. Los demás componentes	5.0SMDJ220CA	5PHX	5BHX	220.0	246.00	272.00	1	356.0	8.43	5
5.0SMDJ250A: el número de unidades de carga	5.0SMDJ250CA	5PHZ	5BHZ	250.0	279.00	309.00	1	405.0	7.41	5
5.0SMDJ300A	5.0SMDJ300CA	5PJE	5BJE	300.0	335.00	371.00	1	486.0	6.17	5
5.0SMDJ350A	5.0SMDJ350CA	5PJG	5BJG	350.0	391.00	432.00	1	567.0	5.29	5
5.0SMDJ400A. El equipo de seguridad de las máquinas	5.0SMDJ400CA	5PJK	5BJK	400.0	447.00	494.00	1	648.0	4.63	5
5.0SMDJ440A. El equipo de seguridad	5.0SMDJ440CA	5PJM	5BJM	440.0	492.00	543.00	1	713.0	4.21	5

Posibilidades máximas (TA=25°C a menos que se indique lo contrario)

Parámetro	El símbolo	Valor	Unidad
Dissipación de la potencia de impulso máximo con una forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2)	P_PPPM	5000	No
Corriente de pulso de pico con una forma de onda de 10/1000μs.	Yo..._{El PP}	Véase el siguiente cuadro	A. No
Disposición de energía en el disipador de calor infinito en T_{- ¿ Qué?}= 75°C	P_{M ((AV)}	6.5	No
Corriente de oleaje de punta hacia adelante, 8,3 ms de onda media senoidal única (Nota 3)	Yo..._{El FSM}	300	A. No
Válvulas de carga de la unidad de carga de la unidad de carga de la unidad	V._{F: el precio}	3.5/5.0	V.
Conexión de funcionamiento y rango de temperatura de almacenamiento.	T._J., T_{Sector de la salud}	-55 a +150	°C
Las notas: 1Impulso de corriente no repetitivo, según la figura 3 y desestimado por encima de T_{A. No}= 25°C por la figura 2. 2. Montado en almohadillas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espesor) en cada terminal. 3. 8,3 ms de onda senoidal media única, o onda cuadrada equivalente, ciclo de trabajo = 4 pulsos por minuto como máximo. 4V._{F: el precio}< 3,5 V para V_BR< 200 V y V_{F: el precio}< 6,5 V para V_BR> 201 V.
