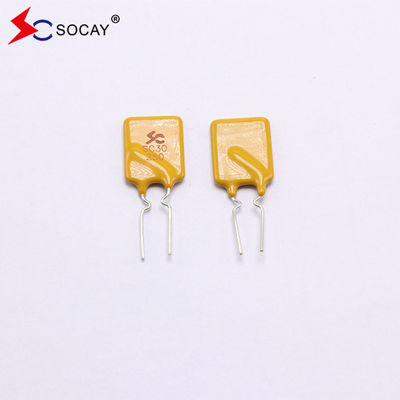

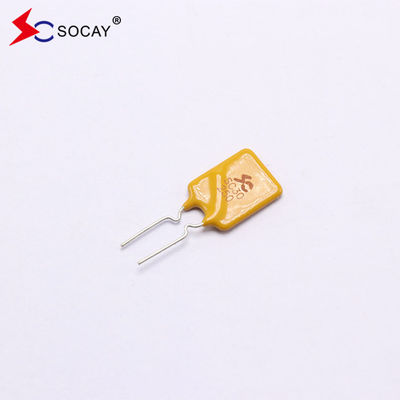

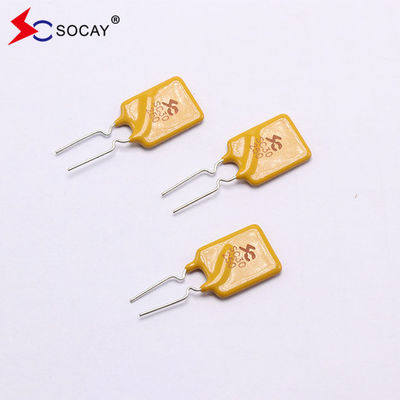

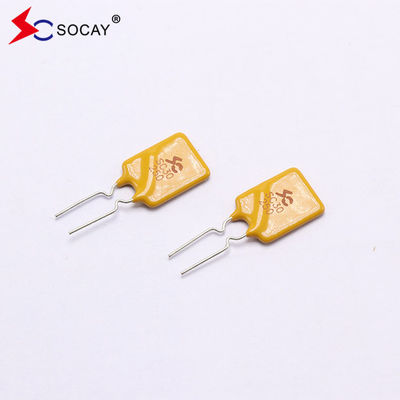

SC30-250SW0D 2.5A PPTC fusible reestablecible Voltado máximo 30Vdc Cumple con los requisitos UL94V-0
DATASHEET: el número de unidad- ¿Qué es esto?2.pdf
Parámetros eléctricos:
| Número de la parte |
Yo sostengo (A) |
I viaje (A) |
V máximo
(Vdc)
|
No más.
(A)
|
Pdtipo
(W)
|
Tiempo máximo
Para el viaje
|
Resistencia |
| |
|
|
|
|
|
En la actualidad
(A)
|
El tiempo
(S)
|
R min
(Ω)
|
R máximo
(Ω)
|
R1 máximo
(Ω)
|
| Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes: |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Por favor, póngase en contacto con nosotros si necesita la hoja de datos completa o más información
Características del producto de los fusibles reiniciables:
La diferencia más obvia entre los fusibles resetables de polímero y los fusibles ordinarios son sus características resetables.un fusible de polímero reestablecible puede proporcionar protección contra sobrecorrientes muchas veces mientras que un fusible regular debe ser reemplazado una vez que explote para que el circuito funcione correctamenteEn un entorno sobrecalentado y sobrehúmedo, algunas características de los fusibles de polímero reestablecibles pueden dañarse; en condiciones normales de almacenamiento,La vida útil de los fusibles de polímero reestablecibles puede considerarse ilimitada..
Selección del fusible reiniciable:
Al seleccionar el PPTC, se deben seguir generalmente los siguientes principios, y el modelo adecuado debe seleccionarse en función del voltaje máximo de funcionamiento V de la línea,la corriente de funcionamiento normal I, la corriente de falla IF y la temperatura ambiente máxima TMAX. En la temperatura ambiente máxima de funcionamiento TMAX, se deberá cumplir lo siguiente:
1. Selección de corriente de mantenimiento IH: la corriente de mantenimiento IH es ligeramente mayor que la corriente de funcionamiento I;
2. Selección del IF de corriente de falla: el IF de corriente de falla debe ser mayor que la corriente de activación IT y menor que la corriente máxima I max;
3. Voltagem máxima V max: La tensión máxima V max es mayor que la tensión de funcionamiento de la línea. Al seleccionar PPTC, la temperatura de funcionamiento debe ser considerada y reducida.
Gráfico de variación de la temperatura- ¿ Por qué?(A):
| Temperatura de funcionamiento ambiente |
-40 °C |
-20 °C |
0°C |
23°C |
30 °C |
40 °C |
50 °C |
60 °C |
70°C |
85 °C |
| Reducción porcentual |
El 145% |
El 130% |
120 por ciento |
El 100% |
El 95% |
El 88% |
El 80% |
El 71% |
El 66% |
El 56% |
Procedimientos de ensayo y requisitos:
| Prueba |
Condiciones de ensayo |
Criterios de aceptación y rechazo |
| Resistencia |
En aire inmóvil @25±2°C |
Rmin≤R≤Rmax |
| Mantenga la corriente |
60 minutos, en el aire, en calma @ 25 ± 2 °C |
No hay viaje. |
| Tiempo para viajar |
Corriente especificada, Vmax, @25±2°C |
T≤Tiempo máximo de viaje |
| Ciclo de vida del viaje |
Vmax, Imax, 100 ciclos |
No hay arco ni ardor |
| La resistencia en el viaje |
Vmax, 24 horas |
No hay arco ni ardor |
Especificaciones físicas:
| Material de plomo |
0.03-1.85A Acero revestido con cobre
2.50-5.00A Cobre recubierto de estaño
|
| Características de soldadura |
La capacidad de soldadura de acuerdo con MIL-STD-202, método 208E |
| Materiales aislantes |
El polímero epoxi retardante de llama curado cumple los requisitos de la norma UL 94V-0. |
| Etiquetado del dispositivo |
Marcado con el símbolo SC, tensión, corriente nominal |
Embalaje Cantidad:
| Número de la parte |
Cantidad (pcs/carrete) |
| Las condiciones de los requisitos de seguridad de los equipos de ensayo deberán ser las siguientes: |
1000 |
Aplicación
Productos digitales, cámaras, teléfonos móviles, fotogramas, paneles de control, juguetes, pantallas LCD, fuentes de alimentación,
Equipo de comunicación, productos de seguridad, audio, convertidores. Se utiliza en casi todos los productos de suministro de energía de bajo voltaje y paquetes de protección contra rayos, etc.
