Electrónica móvil inteligente 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

Electrónica inteligente ~ Varistores 10D471K 10D-471K Varistores 10D391K 07D220K 14D391K

DATASHEET: el número de unidad10D Serie_v2306. ¿Qué es esto?1.pdf

Descripción:

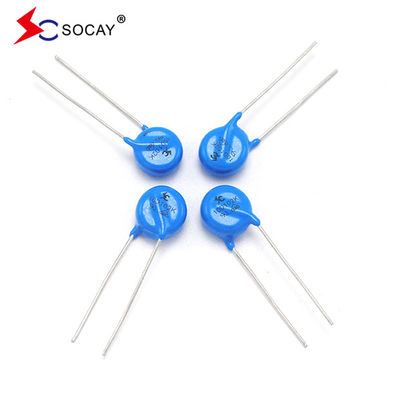

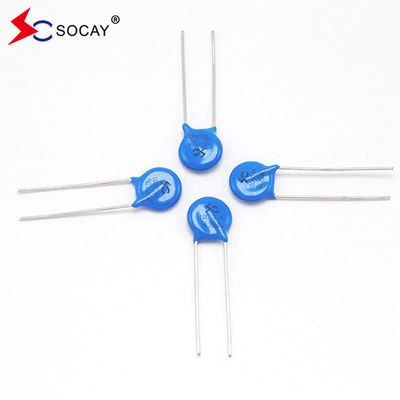

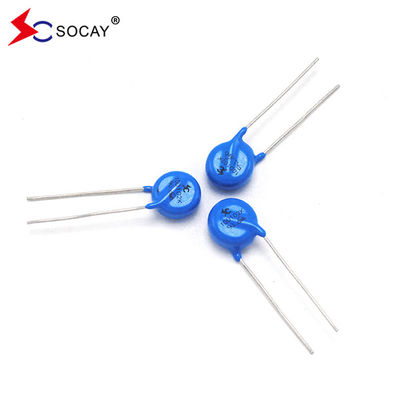

Los varistores con plomo radial de la serie 10D proporcionan una solución ideal de protección de circuitos para aplicaciones de bajo voltaje de CC al ofrecer calificaciones de sobretensiones más altas que nunca antes disponibles en discos tan pequeños.
La corriente máxima de sobretensiones puede alcanzar hasta 3,5 KA (pulso de 8 / 20 μs) para protegerse contra las altas sobretensiones de pico, incluida la interferencia indirecta del rayo.sistema de conmutación de transientes y transientes rápidos anormales de la fuente de alimentación.

Los parámetros básicos del varistor se componen principalmente de los siguientes 12 elementos::

1. Tensión nominal del varistor (V): se refiere al valor de tensión a través del varistor cuando pasa una corriente de pulso de duración especificada (generalmente 1mA y duración inferior a 400mS).
2Relación de tensión: se refiere a la relación entre el valor de tensión generado cuando la corriente del varistor es de 1mA y el valor de tensión generado cuando la corriente del varistor es de 0,1mA.
3. Tensión límite máxima (V): el valor máximo de la tensión en ambos extremos del varistor bajo la corriente máxima de pico de pulso Ip que el varistor puede soportar y la forma de onda especificada.
4. Relación de voltaje residual: Cuando la corriente que pasa a través del varistor es de un cierto valor, el voltaje generado en ambos extremos se llama voltaje residual de este valor de corriente.La relación de tensión residual es la relación entre la tensión residual y la tensión nominal.
5Capacidad de flujo (kA): La capacidad de flujo, también llamada tasa de flujo, se refiere al valor máximo de pulso (pico) de corriente.
6Corriente de fuga (mA): la corriente de fuga, también llamada corriente de espera, se refiere a la corriente que fluye a través del varistor bajo la temperatura especificada y el voltaje DC máximo.
7. coeficiente de tensión y temperatura: se refiere a la velocidad de cambio de la tensión nominal del varistor dentro del rango de temperatura especificado (temperatura entre 20°C y 70°C), es decir,cuando la corriente a través del varistor permanece constanteCoeficiente de temperatura corriente:se refiere al cambio relativo de la corriente que fluye a través del varistor cuando la temperatura cambia en 1 °C cuando el voltaje a través del varistor se mantiene constante.
8Coeficiente no lineal de tensión: se refiere a la relación entre el valor de la resistencia estática y el valor de la resistencia dinámica del varistor bajo una tensión externa dada.
9Resistencia de aislamiento: se refiere al valor de resistencia entre el alambre de plomo (pin) del varistor y la superficie aislante del resistor.
10Capacidad estática (PF): se refiere a la capacitancia inherente del propio varistor.
11Potencia nominal: Potencia máxima cuando el voltaje del varistor cambia menos del 10% después de haber trabajado durante 1000 horas a una temperatura ambiente específica de 85 °C.
12. Corriente de impulso máxima (8/20us): golpea el varistor con una corriente de impulso específica (forma de onda de 8/20us) una o dos veces (con un intervalo de 5 minutos cada vez),de modo que el cambio en el voltaje del varistor sigue dentro del 10% de la corriente máxima de entrada.

Aplicaciones:
