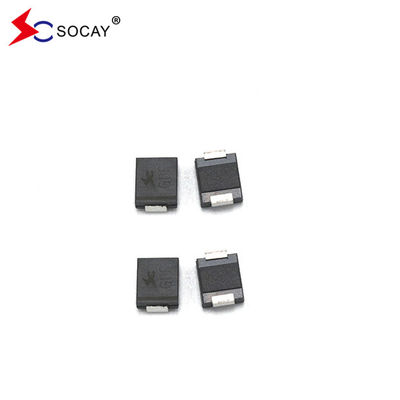

Diodo de supresión transitorio Diodo TVS Diodo SMDJ Diodos supresores de voltaje transitorios SMDJ36A

Diodo de supresión transitorio Diodo TVS Diodo SMDJ Diodos supresores de voltaje transitorios SMDJ36A

DATASHEET: el número de unidadEl sistema de control de las emisiones de gases de efecto invernadero es el sistema de control de emisiones de gases de efecto invernadero.

Características del diodo SMDJ TVS:

u SMDJ TVS puede utilizarse en aplicaciones montadas en superficie para optimizar el espacio de la placa

La fuga de SMDJ TVS es baja.

u Este SMDJ TVS es un componente unidireccional

u Enlace pasivado de vidrio

u Tiene baja inductancia

u SMDJ TVS tiene una excelente capacidad de sujeción

u 3000W Capacidad de potencia máxima a 10 × 1000μs forma de onda Tasa de repetición (ciclo de trabajo):0.01%

u Tiempo de respuesta rápido: por lo general menos de 1,0 segundos desde 0 voltios hasta VBR min

u IR típico de SMDJ TVS inferior a 5μA por encima de 12V.

u Soldadura a alta temperatura: 260°C/40 segundos en las terminales

u Coeficiente de temperatura máxima típico ΔVBR = 0,1% × VBR@25°C× ΔT

u Envase de plástico con ignición de laboratorio 94V-0

U Estaño mate libre de plomo

u SMDJ TVS está libre de halógenos y es compatible con RoHS

u El modo de fallo típico es corto de voltaje o corriente sobreespecificados

u El ensayo de bigotes se realiza sobre la base de la JEDEC JESD201A según sus cuadros 4a y 4c

u IEC-61000-4-2 ESD 15 kV ((aire), 8 kV (contacto)

u Protección ESD de las líneas de datos de SMDJ TVS de conformidad con la norma IEC 61000-4-2 (IEC801-2)

u Protección EFT de las líneas de datos de acuerdo con la norma IEC 61000-4-4 (IEC801-4)
