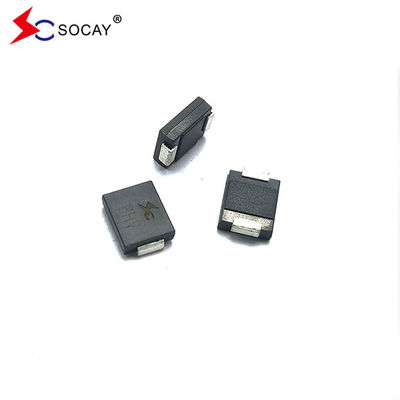

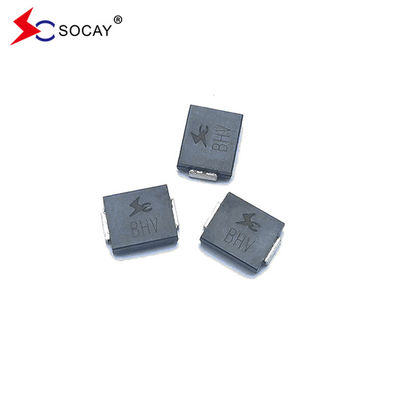

Diodos de supresión de voltaje transitorios DO-214 5.0SMDJ 5.0SMDJ30 5.0SMDJ30CA

En el reverso

No se puede utilizar

Voltado V_{REl M.M.} (V)

Desglose

Válvula de tensiónV._BR (V)

@ Yo_T.

Prueba

En la actualidad

Yo..._T. (mA)

El número máximo

En el caso de las máquinas

Válvula de tensión V._{C. Las} @ Yo_{El PP}(V)

El número máximo

Pico

Pulso

En la actualidad Yo..._{El PP}(A)

El número máximo

En el reverso

FugasYo..._R

@V_MDR (μA. No)

u Para aplicaciones montadas en superficie con el fin de optimizar el espacio de la placa

u Baja fuga

U Unidad unitaria y bidireccional

u Enlace pasivado de vidrio

u Baja inductancia

u Excelente capacidad de sujeción

u 5000W Capacidad de potencia máxima a 10 × 1000μs forma de onda Tasa de repetición (ciclo de trabajo):0.01%

u Tiempo de respuesta rápido: por lo general menos de 1,0 segundos desde 0 voltios hasta V_BRMin

u Típico_Rmenos de 5 μA por encima de 25 V.

u Soldadura a alta temperatura: 260°C/40 segundos en las terminales

u Coeficiente de temperatura máxima típica ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Envase de plástico con ignición de laboratorio 94V-0

U Estaño mate libre de plomo

u Libre de halógenos y conforme a la Directiva RoHS

u El modo de fallo típico es corto de voltaje o corriente sobreespecificados

u El ensayo de bigotes se realiza sobre la base de la JEDEC JESD201A según sus cuadros 4a y 4c

u IEC-61000-4-2 ESD 15 kV ((aire), 8 kV (contacto)

u Protección ESD de las líneas de datos de acuerdo con la norma IEC 61000-4-2 (IEC 801-2)

u Protección EFT de las líneas de datos de acuerdo con la norma IEC 61000-4-4 (IEC801-4)

Las notas:

1Impulso de corriente no repetitivo, según la figura 3 y desestimado por encima de T_{A. No}= 25°C por la figura 2.

2. Montado en almohadillas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espesor) en cada terminal.

3. 8,3 ms de onda senoidal media única, o onda cuadrada equivalente, ciclo de trabajo = 4 pulsos por minuto como máximo.

4V._{F: el precio}< 3,5 V para V_BR< 200 V y V_{F: el precio}< 6,5 V para V_BR> 201 V.
