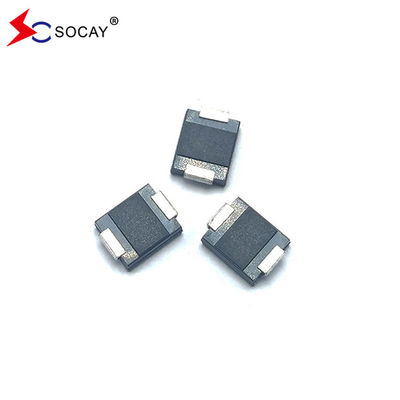

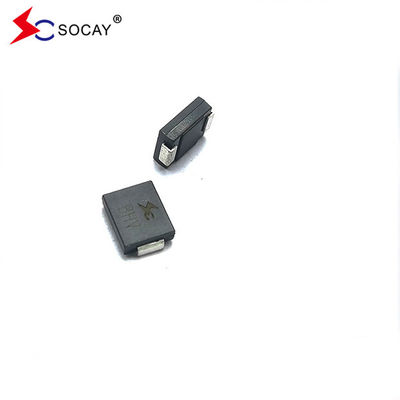

Diodo SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC del soporte superficial TVS
FICHA DE DATOS:5.0SMDJ_v2107.1 .pdf
| Peso |
0,007 onzas, 0,21 gramos |
| |
|
| Caso |
JEDEC DO-214AB Plástico moldeado sobre unión pasivada de vidrio |
| |
|
| Polaridad |
La banda de color indica cátodo excepto bipolar. |
| |
|
| Terminal |
Cables estañados mate, soldables según JESD22-B102D |
Método de selección
1.Conocer el producto del cliente, voltaje de operación, puerto de aplicación, nivel de protección.
2.Valor VRWM (voltaje de funcionamiento) del dispositivo ≥ funcionamiento normal en el circuito del cliente
3.Valor de VC (voltaje de abrazadera) <voltaje máximo para el chip de back-end
4.Seleccione el paquete y la potencia del dispositivo según el puerto de la aplicación y el nivel de protección.
Descripción:
El 5.0SMDJ24CA está diseñado específicamente para proteger equipos electrónicos sensibles de transitorios de voltaje inducidos por rayos y otros eventos de voltaje transitorio.
| Número de pieza |
Calificación |
Contrarrestar
Punto muerto
Voltaje VRW.M. (V)
|
Descomponer
VoltajeVBR (V)
@It
|
Prueba
Actual
It (mamá)
|
Máximo
Reprimición
Voltaje VC @IPÁGINAS(V)
|
Máximo
Cima
Legumbres
Actual IPÁGINAS(A)
|
Máximo
Contrarrestar
FugaIR
@VRWM (μA)
|
| Uni |
Bi |
Ud.ni |
Bi |
|
MÍNIMO |
MÁXIMO |
|
|
|
|
| — |
5.0SMDJ8.0CA |
— |
5BDP |
8.0 |
8,89 |
9,83 |
1 |
13.6 |
367,60 |
100 |
| 5.0SMDJ11A |
5.0SMDJ11CA |
5PDX |
5BDX |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
277,47 |
800 |
| 5.0SMDJ12A |
5.0SMDJ12CA |
5PDZ |
5BDZ |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
253,77 |
800 |
| 5.0SMDJ13A |
5.0SMDJ13CA |
5PEI |
5ABEJA |
13.0 |
14.40 |
15.90 |
1 |
21,5 |
234,88 |
500 |
| 5.0SMDJ14A |
5.0SMDJ14CA |
5PEG |
5BEG |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
217,67 |
200 |
| 5.0SMDJ15A |
5.0SMDJ15CA |
5PEK |
5BEK |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
206,97 |
100 |
| 5.0SMDJ16A |
5.0SMDJ16CA |
5PEM |
5BEM |
16.0 |
17,80 |
19,70 |
1 |
26.0 |
194.23 |
50 |
| 5.0SMDJ17A |
5.0SMDJ17CA |
5PEP |
5 BEP |
17.0 |
18,90 |
20,90 |
1 |
27,6 |
182,97 |
20 |
| 5.0SMDJ18A |
5.0SMDJ18CA |
5POR |
5BER |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
172,95 |
10 |
| 5.0SMDJ19A |
5.0SMDJ19CA |
5mascota |
5APUESTA |
19.0 |
21.10 |
23.30 |
1 |
30,8 |
164.07 |
10 |
| 5.0SMDJ20A |
5.0SMDJ20CA |
5PEV |
5BEV |
20.0 |
22.20 |
24,50 |
1 |
32.4 |
155,86 |
5 |
| 5.0SMDJ22A |
5.0SMDJ22CA |
5PEX |
5BEX |
22.0 |
24.40 |
26,90 |
1 |
35,5 |
142,25 |
5 |
| 5.0SMDJ24A |
5.0SMDJ24CA |
5PEZ |
5BEZ |
24.0 |
26,70 |
29,50 |
1 |
38,9 |
129,82 |
5 |
| 5.0SMDJ26A |
5.0SMDJ26CA |
5PFE |
5BFE |
26.0 |
28,90 |
31,90 |
1 |
42.1 |
119,95 |
5 |
| 5.0SMDJ28A |
5.0SMDJ28CA |
5PFG |
5BFG |
28.0 |
31.10 |
34,40 |
1 |
45,4 |
111.23 |
5 |
| 5.0SMDJ30A |
5.0SMDJ30CA |
5PFK |
5BFK |
30.0 |
33.30 |
36,80 |
1 |
48.4 |
104.34 |
5 |
| 5.0SMDJ33A |
5.0SMDJ33CA |
5PFM |
5BFM |
33.0 |
36,70 |
40.60 |
1 |
53.3 |
94,75 |
5 |
| 5.0SMDJ36A |
5.0SMDJ36CA |
5PFP |
5BFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
86,92 |
5 |
| 5.0SMDJ40A |
5.0SMDJ40CA |
5PFR |
5BFR |
40.0 |
44,40 |
49.10 |
1 |
64,5 |
78,29 |
5 |
| 5.0SMDJ43A |
5.0SMDJ43CA |
5PFT |
5BFT |
43.0 |
47,80 |
52,80 |
1 |
69,4 |
72,77 |
5 |
| 5.0SMDJ45A |
5.0SMDJ45CA |
5PFV |
5BFV |
45.0 |
50.00 |
55.30 |
1 |
72,7 |
69,46 |
5 |
| 5.0SMDJ48A |
5.0SMDJ48CA |
5PFX |
5BFX |
48.0 |
53.30 |
58,90 |
1 |
77,4 |
65,25 |
5 |
| 5.0SMDJ51A |
5.0SMDJ51CA |
5PFZ |
5BFZ |
51.0 |
56,70 |
62,70 |
1 |
82,4 |
61,29 |
5 |
| 5.0SMDJ54A |
5.0SMDJ54CA |
5PGE |
5BGE |
54.0 |
60.00 |
66,30 |
1 |
87.1 |
57,98 |
5 |
| 5.0SMDJ58A |
5.0SMDJ58CA |
5PGG |
5BGG |
58.0 |
64,40 |
71,20 |
1 |
93,6 |
53,95 |
5 |
| 5.0SMDJ60A |
5.0SMDJ60CA |
5PGK |
5BGK |
60.0 |
66,70 |
73,70 |
1 |
96,8 |
52.17 |
5 |
| 5.0SMDJ64A |
5.0SMDJ64CA |
5PGM |
5BGM |
64.0 |
71.10 |
78,60 |
1 |
103.0 |
49.03 |
5 |
| 5.0SMDJ70A |
5.0SMDJ70CA |
5PGP |
5BGP |
70.0 |
77,80 |
86.00 |
1 |
113.0 |
44,69 |
5 |
| 5.0SMDJ75A |
5.0SMDJ75CA |
5PGR |
5BGR |
75.0 |
83,30 |
92.10 |
1 |
121.0 |
41,74 |
5 |
| 5.0SMDJ78A |
5.0SMDJ78CA |
5PGT |
5BGT |
78.0 |
86,70 |
95,80 |
1 |
126.0 |
40.08 |
5 |
| 5.0SMDJ80A |
5.0SMDJ80CA |
5PGB |
5BGB |
80.0 |
88,80 |
97,60 |
1 |
129,6 |
38,97 |
5 |
| 5.0SMDJ85A |
5.0SMDJ85CA |
5PGV |
5BGV |
85.0 |
94,40 |
104.00 |
1 |
137.0 |
36,86 |
5 |
| 5.0SMDJ90A |
5.0SMDJ90CA |
5PGX |
5BGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
34,59 |
5 |
| 5.0SMDJ100A |
5.0SMDJ100CA |
5PGZ |
5BGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
31.17 |
5 |
| 5.0SMDJ110A |
5.0SMDJ110CA |
5PHE |
5BHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
28,53 |
5 |
| 5.0SMDJ120A |
5.0SMDJ120CA |
5PHG |
5BHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
26.17 |
5 |
| 5.0SMDJ130A |
5.0SMDJ130CA |
5PHK |
5BHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
24.16 |
5 |
| 5.0SMDJ140A |
5.0SMDJ140CA |
5PHB |
5BHB |
140.0 |
155.00 |
171.00 |
1 |
226,8 |
22.27 |
5 |
| 5.0SMDJ150A |
5.0SMDJ150CA |
5PHM |
5BHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
20,78 |
5 |
| 5.0SMDJ160A |
5.0SMDJ160CA |
5PHP |
5 CV |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
19.50 |
5 |
| 5.0SMDJ170A |
5.0SMDJ170CA |
5PHR |
5BHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
18.36 |
5 |
| 5.0SMDJ180A |
5.0SMDJ180CA |
5PHT |
5BHT |
180.0 |
201.00 |
220.00 |
1 |
291,6 |
17.32 |
5 |
| 5.0SMDJ190A |
5.0SMDJ190CA |
5PHV |
5BHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
16.41 |
5 |
| 5.0SMDJ200A |
5.0SMDJ200CA |
5PHW |
5BHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| 5.0SMDJ220A |
5.0SMDJ220CA |
5PHX |
5BHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| 5.0SMDJ250A |
5.0SMDJ250CA |
5PHZ |
5BHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| 5.0SMDJ300A |
5.0SMDJ300CA |
5PJE |
5BJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| 5.0SMDJ350A |
5.0SMDJ350CA |
5PJG |
5BJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| 5.0SMDJ400A |
5.0SMDJ400CA |
5PJK |
5BJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| 5.0SMDJ440A |
5.0SMDJ440CA |
5PJM |
5BJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
Aplicaciones:
Protección de pequeñas fuentes de alimentación, Interruptores, Máquinas POS, Pararrayos, Intercomunicadores para edificios, Sistemas de monitorización, Tarjetas de aparcamiento, Sistemas de transmisión, Instrumentos, contadores, Productos de comunicación, Paneles de control, Navegadores GPS.
| Clasificaciones máximas (TA=25 ℃ a menos que se indique lo contrario) |
| |
| Parámetro |
Símbolo |
Valor |
Unidad |
| Disipación de potencia de pulso máxima con una forma de onda de 10/1000 µs (Fig.1) (Nota 1), (Nota 2) |
PAGPPM |
5000 |
W. |
| Corriente de pulso máxima con una forma de onda de 10/1000 µs. (Nota 1, Fig.3) |
IPÁGINAS |
Ver siguiente tabla |
A |
| Disipación de energía en el disipador de calor infinito en Tl= 75 ℃ |
PAGMETRO(AV) |
6.5 |
W. |
| Corriente pico de sobretensión directa, media onda sinusoidal única de 8,3 ms (Nota 3) |
IMEV |
300 |
A |
| Voltaje directo instantáneo máximo a 25 A solo para unidireccional (Nota 4) |
VF |
3.5/5.0 |
V |
| Unión operativa y rango de temperatura de almacenamiento. |
tj, tSTG |
-55 a +150 |
℃ |
|
Notas:
1. Pulso de corriente no repetitivo, según la Fig. 3 y reducido por encima de TA= 25 ℃ según la Fig. 2.
2. Montado sobre almohadillas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espesor) en cada terminal.
3. Media onda sinusoidal única de 8,3 ms, o onda cuadrada equivalente, ciclo de trabajo = 4 pulsos por minuto como máximo.
4.vF< 3,5 V para VBR< 200V y VF< 6,5 V para VBR> 201V.
|
