Inicio /Productos/Diodos de TVS/5000W de alta potencia montado en superficie TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM

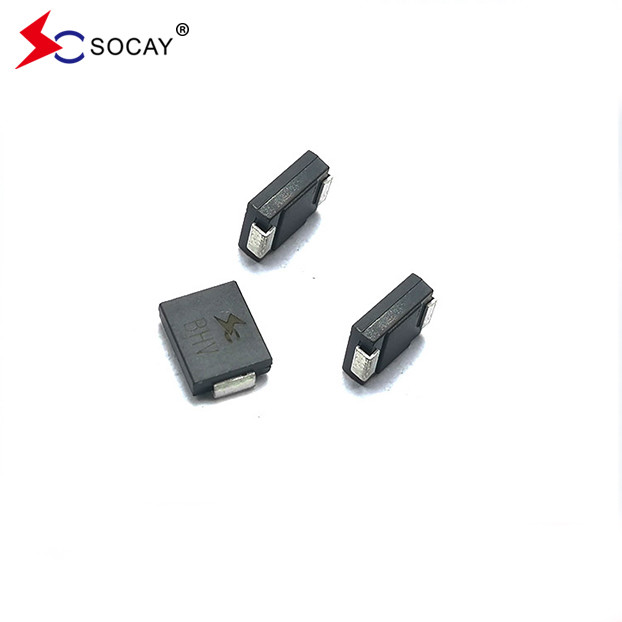

5000W de alta potencia montado en superficie TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM

500 piezas
MOQ
negotiable
Precio
5000W de alta potencia montado en superficie TVS 5.0SMDJ Serie 5.0SMDJ12A 12VRWM
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Nombre del producto: Diodos de TVS
tipo de paquete: Se aplicará el método siguiente:
El Sr.: 12.0V
Vbr@It (Min.): 13.30V
Vbr@It (máximo): 14.70V
Es: 1 mA
Vc@Ipp: 19.9V
- ¿Qué es eso?: 253.77A
En el caso de las empresas de servicios de telecomunicaciones:: de una potencia de 80 W
Rango de temperatura de almacenamiento: -55 a + 150 °C
Resaltar:

Televisores de montaje de superficie de 5000 W

,

Montura de superficie TVS 12VRWM
Información básica
Lugar de origen: Shenzhen, Guangdong, China
Nombre de la marca: SOCAY
Certificación: UL,REACH,RoHS,ISO
Número de modelo: 5.0SMDJ12A.
Documento: Manual del producto PDF
Pago y Envío Términos
Tiempo de entrega: 5 a 8 días hábiles
Descripción de producto

5000W de alta potencia 5.0SMDJ Serie TVS Diodo 5.0SMDJ12A Montaje de superficie TVS 12VRWM



DATASHEET: el número de unidad5.0SMDJ_v2107.1.pdf





Descripción:

El5.0SMDJEl producto de diodo de supresión transitorio de la serie TVS es un nuevo tipo de dispositivo de protección de circuitos de alta eficiencia desarrollado por SOCAY para las necesidades especiales de la industria automotriz.Tiene un tiempo de respuesta extremadamente rápido (nivel subnanosegundo) y una capacidad de absorción de oleadas muy alta. Diseñados específicamente para proteger los equipos electrónicos sensibles en aplicaciones de electrónica automotriz de los cambios de voltaje causados por rayos y otros eventos de voltaje transitorios.



Número de la parte Marcado

En el reverso

No se puede utilizar

Voltado VREl M.M. (V)

Desglose

Válvula de tensiónV.BR (V)

@ YoT.

Prueba

En la actualidad

Yo...T. (mA)

El número máximo

En el caso de las máquinas

Válvula de tensión V.C. Las @ YoEl PP(V)

El número máximo

Pico

Pulso

En la actualidad Yo...El PP(A)

El número máximo

En el reverso

FugasYo...R

@VMDR (μA. No)
Unidad - ¿ Por qué? - ¿ Qué?Ni - ¿ Por qué?   En el caso de las Se trata de:
¿Qué quieres decir? 5.0SMDJ8.0CA ¿Qué quieres decir? 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A. Los demás: 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A. 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A. El equipo de seguridad 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A. 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A. 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5Apuestas 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A. 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A. Los demás 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A: el número de unidades de carga y el número de unidades de carga 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A: el número de unidades de carga y el número de unidades de carga 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A: el número de unidad 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A. 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A. El equipo de seguridad de las máquinas 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A. Los demás: 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A: el número de unidades de producción 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A: el número de unidad 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A: el número de unidades de carga 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A. Los demás 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A: el número de unidad 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A. Los demás: 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A: el número de unidades de carga de las que se trate. 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A: el número de unidades 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A: el número de unidades de carga 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A. 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A: el número de unidad 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A: el número de unidades de carga 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A: el número de unidades 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A: el número de unidades de seguridad 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A. Las unidades de las unidades de las unidades de las unidades 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A. El equipo de seguridad 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A: el número de unidades de seguridad 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A. 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A. Las unidades de los demás equipos 5.0SMDJ170CA. 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A. 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A. Los demás 5.0SMDJ190CA. 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A. Los demás componentes 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A: el número de unidades de carga 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A. El equipo de seguridad de las máquinas 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A. El equipo de seguridad 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Aplicaciones:

Los dispositivos TVS son ideales para la protección de las interfaces de E/S, el bus VCC y otros circuitos vulnerables utilizados en aplicaciones electrónicas de telecomunicaciones, computadoras, industriales y de consumo.





Posibilidades máximas (TA=25°C a menos que se indique lo contrario)

Parámetro El símbolo Valor Unidad
Dissipación de la potencia de impulso máximo con una forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPPM 5000 No
Corriente de pulso de pico con una forma de onda de 10/1000μs. Yo...El PP Véase el siguiente cuadro A. No
Disposición de energía en el disipador de calor infinito en T- ¿ Qué?= 75°C PM ((AV) 6.5 No
Corriente de oleaje de punta hacia adelante, 8,3 ms de onda media senoidal única (Nota 3) Yo...El FSM 300 A. No
Válvulas de carga de la unidad de carga de la unidad de carga de la unidad V.F: el precio 3.5/5.0 V.
Conexión de funcionamiento y rango de temperatura de almacenamiento. T.J., TSector de la salud -55 a +150 °C

Las notas:

1Impulso de corriente no repetitivo, según la figura 3 y desestimado por encima de TA. No= 25°C por la figura 2.

2. Montado en almohadillas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espesor) en cada terminal.

3. 8,3 ms de onda senoidal media única, o onda cuadrada equivalente, ciclo de trabajo = 4 pulsos por minuto como máximo.

4V.F: el precio< 3,5 V para VBR< 200 V y VF: el precio< 6,5 V para VBR> 201 V.
