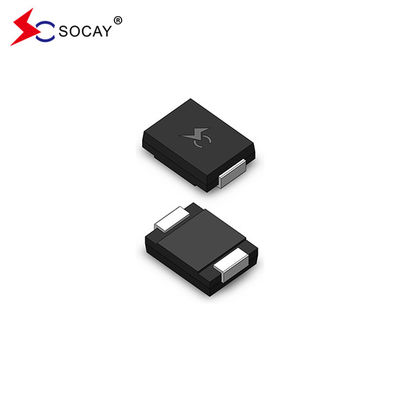

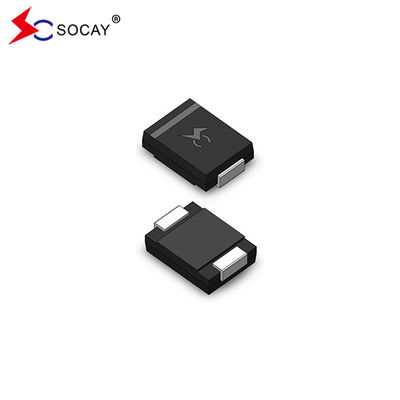

supresor de voltaje transitorio del diodo VRWM 5.0V del soporte TV de la superficie SMDJ5.0A de la serie SMDJ de 3000W
FICHA DE DATOS:SMDJ_v2107.1 .pdf
Descripción:
La serie SMDJ está diseñada específicamente para proteger equipos electrónicos sensibles de transitorios de voltaje inducidos por rayos y otros eventos de voltaje transitorio.
|
Número de pieza
|
Calificación
|
Voltaje de separación inversoVRWM(V)
|
DescomponerVoltaje VBR(V)
@It
|
Corriente de pruebaIt
(mamá)
|
Tensión de sujeción máximaVC
@IPÁGINAS(V)
|
Corriente de pulso máxima máximaIPÁGINAS(A)
|
Máximo reversofuga yoR
@VRWM(μA)
|
|
Uni
|
Bi
|
Uni
|
Bi
|
|
MÍNIMO
|
MÁXIMO
|
|
|
|
|
| SMDJ5.0A |
SMDJ5.0CA |
RDE |
DDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
326.09 |
1000 |
| SMDJ6.0A |
SMDJ6.0CA |
RDG |
DDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
291,26 |
1000 |
| SMDJ6.5A |
SMDJ6.5CA |
RDK |
ddk |
6.5 |
7.22 |
7,98 |
10 |
11.2 |
267,86 |
500 |
| SMDJ7.0A |
SMDJ7.0CA |
PDM |
DDM |
7.0 |
7,78 |
8.60 |
10 |
12.0 |
250.00 |
200 |
| SMDJ7.5A |
SMDJ7.5CA |
PPD |
DDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
232,56 |
100 |
| SMDJ8.0A |
SMDJ8.0CA |
República Democrática Popular |
DDR |
8.0 |
8,89 |
9,83 |
1 |
13.6 |
220.59 |
50 |
| SMDJ8.5A |
SMDJ8.5CA |
PDT |
DDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
208.33 |
25 |
| SMDJ9.0A |
SMDJ9.0CA |
PDV |
ddv |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
194,81 |
10 |
| SMDJ10A |
SMDJ10CA |
PDX |
ddx |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
176,47 |
5 |
| SMDJ11A |
SMDJ11CA |
PDZ |
DDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
164,84 |
5 |
| SMDJ12A |
SMDJ12CA |
ORINAR |
DEE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
150,75 |
5 |
| SMDJ13A |
SMDJ13CA |
CLAVIJA |
grados |
13.0 |
14.40 |
15.90 |
1 |
21,5 |
139,53 |
5 |
| SMDJ14A |
SMDJ14CA |
PEK |
DEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
129,31 |
5 |
| SMDJ15A |
SMDJ15CA |
PEM |
DEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
122,95 |
5 |
| SMDJ16A |
SMDJ16CA |
ENERGÍA |
DEP |
16.0 |
17,80 |
19,70 |
1 |
26.0 |
115,38 |
5 |
| SMDJ17A |
SMDJ17CA |
POR |
DER |
17.0 |
18,90 |
20,90 |
1 |
27,6 |
108,70 |
5 |
| SMDJ18A |
SMDJ18CA |
MASCOTA |
DET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
102,74 |
5 |
| SMDJ19A |
SMDJ19CA |
PEB |
DEBUTANTE |
19.0 |
21.10 |
23.30 |
1 |
30,8 |
97,47 |
5 |
| SMDJ20A |
SMDJ20CA |
PEV |
DESARROLLO |
20.0 |
22.20 |
24,50 |
1 |
32.4 |
92,59 |
5 |
| SMDJ22A |
SMDJ22CA |
PEX |
DEX |
22.0 |
24.40 |
26,90 |
1 |
35,5 |
84,51 |
5 |
| SMDJ24A |
SMDJ24CA |
PEZ |
DEZ |
24.0 |
26,70 |
29,50 |
1 |
38,9 |
77.12 |
5 |
| SMDJ26A |
SMDJ26CA |
PFE |
DFE |
26.0 |
28,90 |
31,90 |
1 |
42.1 |
71,26 |
5 |
| SMDJ28A |
SMDJ28CA |
PFG |
DFG |
28.0 |
31.10 |
34,40 |
1 |
45,4 |
66.08 |
5 |
| SMDJ30A |
SMDJ30CA |
PFK |
DFK |
30.0 |
33.30 |
36,80 |
1 |
48.4 |
61,98 |
5 |
| SMDJ33A |
SMDJ33CA |
PFM |
DFM |
33.0 |
36,70 |
40.60 |
1 |
53.3 |
56,29 |
5 |
| SMDJ36A |
SMDJ36CA |
PFP |
DFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
51,64 |
5 |
| SMDJ40A |
SMDJ40CA |
PFR |
DFR |
40.0 |
44,40 |
49.10 |
1 |
64,5 |
46,51 |
5 |
| SMDJ43A |
SMDJ43CA |
PFT |
DFT |
43.0 |
47,80 |
52,80 |
1 |
69,4 |
43.23 |
5 |
| SMDJ45A |
SMDJ45CA |
PFV |
DFV |
45.0 |
50.00 |
55.30 |
1 |
72,7 |
41.27 |
5 |
| SMDJ48A |
SMDJ48CA |
PFX |
DFX |
48.0 |
53.30 |
58,90 |
1 |
77,4 |
38,76 |
5 |
| SMDJ51A |
SMDJ51CA |
PFZ |
ZDF |
51.0 |
56,70 |
62,70 |
1 |
82,4 |
36,41 |
5 |
| SMDJ54A |
SMDJ54CA |
RGE |
DGE |
54.0 |
60.00 |
66,30 |
1 |
87.1 |
34,44 |
5 |
| SMDJ58A |
SMDJ58CA |
PGG |
DGG |
58.0 |
64,40 |
71,20 |
1 |
93,6 |
32.05 |
5 |
| SMDJ60A |
SMDJ60CA |
PGK |
DGK |
60.0 |
66,70 |
73,70 |
1 |
96,8 |
30,99 |
5 |
| SMDJ64A |
SMDJ64CA |
PGM |
DGM |
64.0 |
71.10 |
78,60 |
1 |
103.0 |
29.13 |
5 |
| SMDJ70A |
SMDJ70CA |
PGP |
DGP |
70.0 |
77,80 |
86.00 |
1 |
113.0 |
26,55 |
5 |
| SMDJ75A |
SMDJ75CA |
PGR |
DGR |
75.0 |
83,30 |
92.10 |
1 |
121.0 |
24,79 |
5 |
| SMDJ78A |
SMDJ78CA |
PGT |
DGT |
78.0 |
86,70 |
95,80 |
1 |
126.0 |
23,81 |
5 |
| SMDJ80A |
SMDJ80CA |
PGB |
DGB |
80.0 |
88,80 |
97,60 |
1 |
129,6 |
23.15 |
5 |
| SMDJ85A |
SMDJ85CA |
PGV |
DGV |
85.0 |
94,40 |
104.00 |
1 |
137.0 |
21.90 |
5 |
| SMDJ90A |
SMDJ90CA |
PGX |
DGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
20.55 |
5 |
| SMDJ100A |
SMDJ100CA |
PGZ |
DGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PHE |
DHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
16,95 |
5 |
| SMDJ120A |
SMDJ120CA |
PHG |
DHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
15.54 |
5 |
| SMDJ130A |
SMDJ130CA |
PHK |
DHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
14.35 |
5 |
| SMDJ140A |
SMDJ140CA |
PHB |
DHB |
140.0 |
155.00 |
171.00 |
1 |
226,8 |
13.23 |
5 |
| SMDJ150A |
SMDJ150CA |
PHM |
DHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
12.35 |
5 |
| SMDJ160A |
SMDJ160CA |
PHP |
DHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
PHR |
DRH |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
10.91 |
5 |
| SMDJ180A |
SMDJ180CA |
PHT |
DHT |
180.0 |
201.00 |
220.00 |
1 |
291,6 |
10.29 |
5 |
| SMDJ190A |
SMDJ190CA |
PHV |
DHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
9,75 |
5 |
| SMDJ200A |
SMDJ200CA |
PHW |
ACS |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
DHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| SMDJ250A |
SMDJ250CA |
PHZ |
DHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| SMDJ300A |
SMDJ300CA |
PJE |
DJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| SMDJ350A |
SMDJ350CA |
PJG |
DJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| SMDJ400A |
SMDJ400CA |
PJK |
DJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| SMDJ440A |
SMDJ440CA |
PJM |
DJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
Notas:
1. 1. El sufijo 'A' indica un dispositivo con una tolerancia del 5 %.
2. 2.Agregue el sufijo 'CA' después del número de pieza para especificar dispositivos bidireccionales.
3.Para dispositivos bidireccionales que tengan VRde 10 voltios y menos, el IREl límite es el doble.
Características:
Para aplicaciones montadas en superficie para optimizar el espacio en la placa.
Baja fuga
Unidad uni y bidireccional
Unión pasivada de vidrio
Baja inductancia
Excelente capacidad de sujeción
Capacidad de potencia máxima de 3000 W con forma de onda de 10 × 1000 µs Tasa de repetición (ciclo de trabajo): 0,01 %
Tiempo de respuesta rápido: normalmente menos de 1,0 ps de 0 voltios a VBRmín.
Típico yoRmenos de 5μA por encima de 12V.
Soldadura a alta temperatura: 260°C/40 segundos en terminales
Coeficiente de temperatura máximo típico ΔVBR= 0,1% × VBR@25°C×ΔT
El paquete de plástico tiene Underwriters Laboratory Flammability 94V-0
Chapado en estaño mate sin plomo.
Libre de halógenos y compatible con RoHS
El modo de falla típico es un cortocircuito debido a un voltaje o corriente sobreespecificados
La prueba de bigotes se realiza según JEDEC JESD201A según su tabla 4a y 4c.
IEC-61000-4-2 ESD 15 kV (Aire), 8 kV (Contacto)
Protección ESD de líneas de datos según IEC 61000-4-2 (IEC801-2)
Protección EFT de líneas de datos según IEC 61000-4-4 (IEC801-4)
Aplicaciones:
Los dispositivos TVS son ideales para la protección de interfaces de E/S, bus VCC y otros circuitos vulnerables utilizados en aplicaciones de telecomunicaciones, informática, industrial y electrónica de consumo.
| Parámetro |
Símbolo |
Valor |
Unidad |
| Disipación de potencia de pulso máxima con una forma de onda de 10/1000 µs (Fig.1) (Nota 1), (Nota 2) |
PAGPÁGINASMETRO |
3000 |
vatios |
| Corriente de pulso máxima con una forma de onda de 10/1000 µs. (Nota 1, Fig.3) |
IPÁGINAS |
Ver siguiente tabla |
amperios |
| Disipación de energía en el disipador de calor infinito en Tl=75°C |
PAGMETRO(AV) |
6.0 |
Vatio |
| Corriente pico de sobretensión directa, media onda sinusoidal única de 8,3 ms (Nota 3) |
IMEV |
300 |
amperios |
| Voltaje directo instantáneo máximo a 25 A solo para unidireccional (Nota 4) |
VF |
3.5/5.0 |
Voltaje |
| Unión operativa y rango de temperatura de almacenamiento. |
tj, tSTG |
-55 a +150 |
℃ |
|
Notas:
1. Pulso de corriente no repetitivo, según la Fig. 3 y reducido por encima de TA= 25 ℃ según la Fig. 2.
2. Montado sobre almohadillas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espesor) en cada terminal.
3. Media onda sinusoidal única de 8,3 ms, o onda cuadrada equivalente, ciclo de trabajo = 4 pulsos por minuto como máximo.
4.vF< 3,5 V para VBR< 200V y VF< 6,5 V para VBR> 201V.
|
