VRWM 64V Montaje de superficie unidireccional TVS Diodo SMAJ64A, Plan de protección gratuito
Diodo de montaje de superficie para TVS SMAJ64A DATASHEET: el número de unidad¿Qué es esto?1.pdf

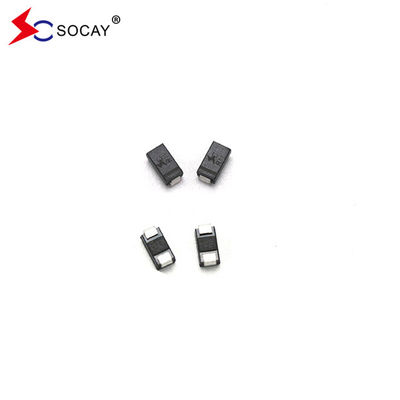

El diodo de TVS de montaje de superficie SMAJ64A ilustración:
El diodo de TVS de montaje superficial SMAJ64A está diseñado específicamente para proteger el equipo electrónico sensible de los cambios transitorios de voltaje inducidos por rayos y otros eventos transitorios de voltaje.
1Aplicación de diodos de supresión transitoria (diodos TVS) en sistemas de alimentación de TN
Las sobrevoltuaciones causadas por errores de funcionamiento humanos, como las ondas de sobrevoltura eléctrica y los interruptores de carga, pueden invadir fácilmente el interior de los equipos eléctricos y electrónicos a través de las líneas de alimentación.causante de fallas en los equipos eléctricos y electrónicosLa instalación de dispositivos de absorción de sobretensiones MOV y TVS en la línea eléctrica permite una protección de dos niveles.y la protección en modo común y en modo diferencial se realizan en las líneas L y NEl método específico consiste en instalar MOV en el extremo delantero de la línea como protección SPD de primer nivel para descargar la mayor parte de la corriente de rayo, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeCabe señalar que MOV y TVS deben lograr la coordinación y cooperación de voltaje y energía, y la longitud de la línea entre AB no debe ser inferior a 5 m. De lo contrario,la longitud de la línea debe aumentarse o deben instalarse dispositivos de desacoplamiento.
2- Aplicación de diodos de supresión transitoria (diodos TVS) en las líneas de señal de red
Los diodos de supresión transitorios (diodos TVS) no sólo se pueden utilizar para la protección contra sobretensiones de los sistemas de energía, sino también para la protección contra sobretensiones de las líneas de señal.Los tubos de descarga de gas GDT y los diodos de supresión transitoria (diodos TVS) se combinan para formar una protección contra las sobretensiones de la señalEl dispositivo se caracteriza por una respuesta rápida, una pequeña fuga, casi ninguna pérdida de señal y puede proporcionar una protección segura y confiable para las líneas de red de alta velocidad.
3- Aplicación de diodos de supresión transitorios (diodos TVS) en sistemas de energía de CC
En el circuito de alimentación de un ordenador ordinario para PC, la red de corriente AC 220 V se reduce a AC 20 V a través de un transformador,y luego modulados y rectificados por el circuito para obtener una potencia de 10 V de corriente continua y conectados a la carga. mediante la instalación de un supresor bidireccional de voltaje transitorio TVS1 en el extremo de salida del transformador,absorbe la corriente de impulso instantáneo de las líneas L y N y aprieta el voltaje del circuito a un nivel de voltaje seguro. TVS1 puede proteger el rectificador de fondo y otros componentes del circuito del transformador.Un supresor de voltaje transitorio unidireccional TVS2 se instala en el extremo de salida de la fuente de alimentación de corriente continua después del rectificador para proteger la carga de corriente continua de los impactos de sobrevoltaje y corriente.
3Aplicación de diodos de supresión transitoria (diodos TVS) en circuitos de transistores
Como dispositivo de control de corriente, los transistores son una parte importante de los circuitos integrados electrónicos. Se pueden dividir en dos categorías: transistores NPN y transistores PNP [5].Se utilizan en circuitos de conmutación, circuitos de amplificación y circuitos de estabilización de voltaje.Para proteger el circuito del transistor de las interferencias de voltaje de sobretensiones, tales como ESD/EFT (descarga electrostática/grupo de impulsos eléctricos rápidos transitorios), TVS1 y TVS2 se añaden a los extremos de entrada y salida del circuito, respectivamente, para protección.
