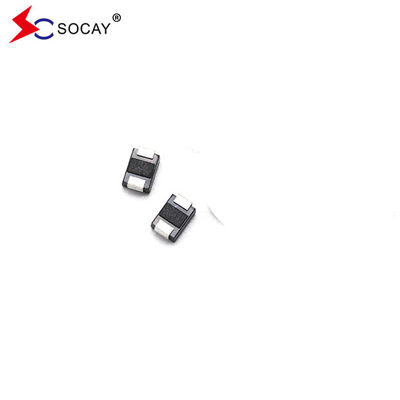

Diodo TVS SMBJ30A supresor de sobretensiones transitorias Protector de sobretensiones TVS para electrónica automotriz

Diodo TVS SMBJ30A supresor de sobretensiones transitorias Protector de sobretensiones TVS para electrónica automotriz

El diodo TVS SMBJ30A DATASHEET:¿Qué es eso?2.pdf

Supresores de voltaje transitorio montados en la superficie Descripción:

The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.

Supresores de voltaje transitorio montados en la superficie (TVS) Las características:

Los supresores de voltaje transitorio de montaje superficial (TVS) SMBJ30A son para aplicaciones montadas en superficie con el fin de optimizar el espacio de la placa.SMBJ30A es una unión pasivada de vidrio. SMBJ30A tiene baja inductancia y excelente capacidad de sujeción. Capacidad de potencia máxima de SMBJ30A a 10 × 1000μs forma de onda Rate de repetición (ciclo de trabajo):0.01% es de 300W. Tiempo de respuesta rápida de SMBJ30A: típicamente menos de 1.0ps desde 0 Volts hasta VBR min. IR típico de SMBJ30A menos de 5μA por encima de 12V. Soldadura a alta temperatura de SMBJ30A:260°C/40 segundos en las terminales.SMBJ30A Coeficiente de temperatura máxima típico ΔVBR = 0,1% × VBR@25°C× ΔT.

El paquete de plástico de SMBJ30A tiene una inflamabilidad de laboratorio de escritores de 94V-0.Modo de falla típico es corto de voltaje o corriente sobre-especificado. La prueba de barbilla se lleva a cabo sobre la base de JEDEC JESD201A por su tabla 4a y 4c. SMBJ30A IEC-61000-4-2 ESD 15kV ((aire), 8kV (contacto).Protección ESD de las líneas de datos de acuerdo con la norma IEC 61000-4-2 (IEC 801-2)Protección EFT de las líneas de datos de acuerdo con la norma IEC 61000-4-4 (IEC 801-4).
