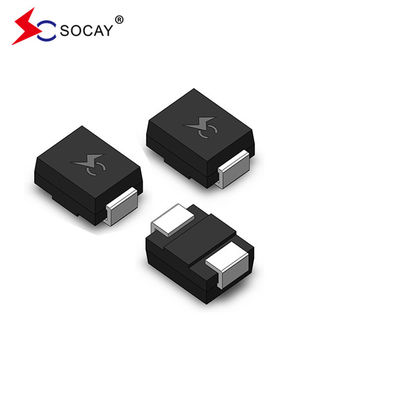

Protección del circuito de los diodos SMBJ13CA TVS Diodo de supresión de voltaje transitorio DO-214AA

SMBJ13CA Nuevo original en stock Protección de circuito supresores de voltaje transitorios TVS Diodos de superficie montado DO-214A

DATASHEET: el número de unidad¿Qué es eso?2.pdf

Supresores de voltaje transitorio montados en la superficie (TVS) SMBJ13CA Descripción

• SMBJ13CA es para aplicaciones montadas en superficie con el fin de optimizar el espacio de la placa
• SMBJ13CA tiene baja fuga
• SMBJ13CA es un componente bidireccional
• SMBJ13CA es una unión pasivada de vidrio
• SMBJ13CA tiene baja inductancia
• SMBJ13CA tiene una excelente capacidad de sujeción
• Capacidad de potencia máxima del SMBJ13CA a 10 × 1000μs forma de onda Rate de repetición (ciclo de trabajo):0.01% es 600W
• SMBJ13CA tiene un tiempo de respuesta rápido: generalmente menos de 1.0ps desde 0 Volts hasta VBR min
• Las "tecnologías" que se utilicen para la fabricación de "tecnologías" o "tecnologías" para la fabricación de "tecnologías" o "tecnologías" para la fabricación de "tecnologías" o "tecnologías" para la fabricación de "tecnologías" o "tecnologías" para la fabricación de "tecnologías".
• Soldadura a alta temperatura de SMBJ13CA: 260°C/40 segundos en las terminales
• El coeficiente de temperatura máxima típico de SMBJ13CA ΔVBR = 0,1% × VBR@25°C× ΔT
• El paquete de plástico tiene un laboratorio de inflamabilidad de 94V-0
• Estaño mate libre de plomo
• SMBJ13CA está libre de halógenos y cumple con RoHS
• Modo de falla típico es corto de voltaje o corriente sobre-especificado
• El ensayo de bigotes se realiza sobre la base de la JEDEC JESD201A según sus cuadros 4a y 4c.
• IEC-61000-4-2 ESD 15 kV ((aire), 8 kV (contacto)
• Protección ESD de las líneas de datos de acuerdo con la norma IEC 61000-4-2 (IEC 801-2)
• Protección EFT de las líneas de datos de acuerdo con la norma IEC 61000-4-4 (IEC801-4)

Características eléctricas del diodo TVS SMBJ13CA (T_{A. No}= 25°C a menos que se indique lo contrario):

Los productos de diodo de supresión transitorio TVS de la serie SMBJ adoptan un embalaje SMB de montaje superficial estándar, con una potencia nominal máxima de 600W.El producto tiene un tiempo de respuesta extremadamente rápido (menos de un nanosegundo) y una estabilidad muy alta.Diseñados específicamente para la protección de varias interfaces en aplicaciones de circuitos electrónicos de voltajes transitorios causados por rayos y otros eventos de voltaje transitorios.
Características del producto
Paquete de bajo perfil
Ideal para la colocación automática
Capacidad de potencia de pulso máximo de 600 W con una forma de onda de 10/1000μs
Para aplicadores montados en la superficie para optimizar el espacio de la placa
Excelente capacidad de sujeción
Tiempo de respuesta muy rápido
Baja resistencia a las sobretensiones incrementales
Aplicaciones
Protección de la fuente de alimentación
Aplicación en el sector del automóvil
Aplicación industrial
Gestión de la energía

Por favor, póngase en contacto con nosotros si está buscando estos componentes electrónicos. Somos fabricantes y proveedores con más de 20 años de experiencia.

1- ESD
2- Diodos TVS
3- Fusiles reestablecibles PPTC
4- tubo de descarga de gas
5- Temistor NTC
6- Varistor, y así sucesivamente.
